集中式饋線自動化FA調試是通過在主站增加注入系統，模擬變電站出線開關及變電站上送故障信息（實際開關不動作），在現場柱上開關增加聯調工裝，對主線故障、開關拒動、瞬時故障、開關同跳、分支故障進行模擬，驗證主站的集中式饋線自動化策略是否準確，能否自動完成故障點隔離和非故障區域恢復供電，通過聯調工裝動作情況判斷全自動集中式饋線自動化策略是否正確。

1）驗證主站系統對故障信號的采集、分析及隔離策略的準確性。

2）測試全自動模式下饋線自動化（FA）的故障隔離與供電恢復效率。

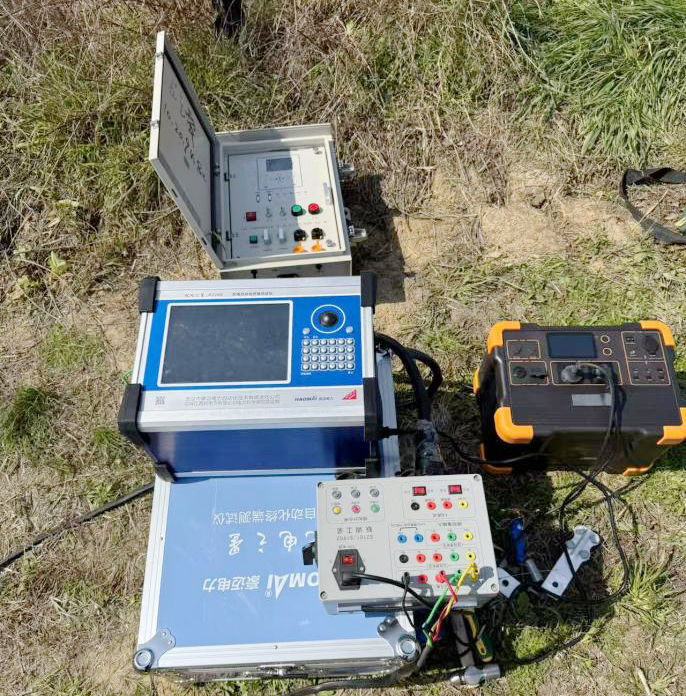

配電之星-P2200 配電自動化終端測試儀 （模擬故障電流）

1）現場勘查： 確認主站系統接線圖與實際線路拓?fù)湟恢拢?/span> 檢查所有終端FTU通信狀態正常。

2）安全措施： 斷開無關開關的遙控壓板，設置“就地”狀態；對測試開關進行CT短接、PT開路防護。

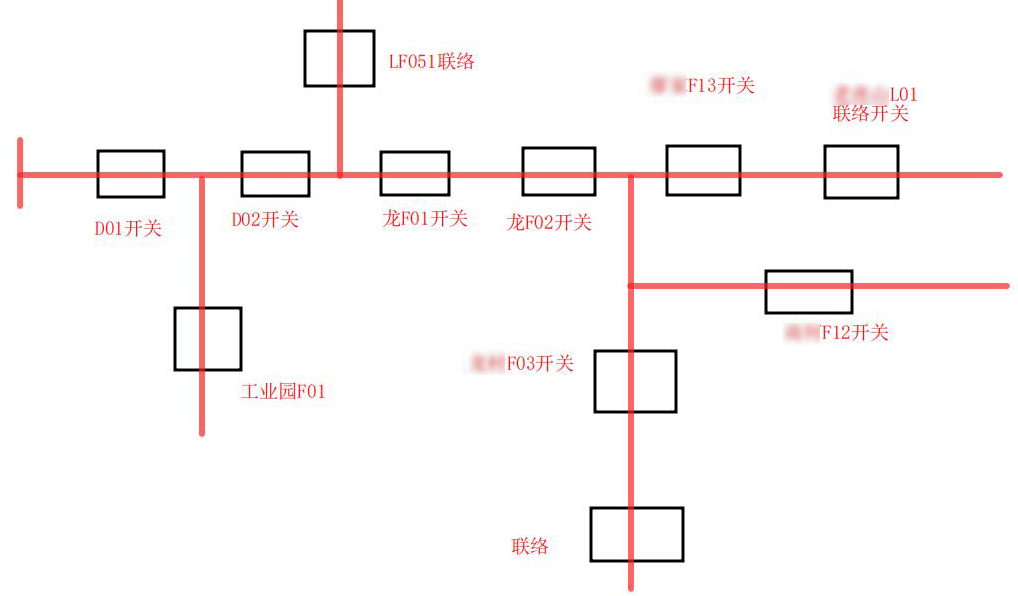

案例1：主線故障 （龍F(tuán)01開關與龍F(tuán)02開關間）

驗證主站對主線故障的快速定位能力

1）模擬故障注入：

使用配電之星P2200向龍F(tuán)01開關注入故障電流，觸發保護動作。

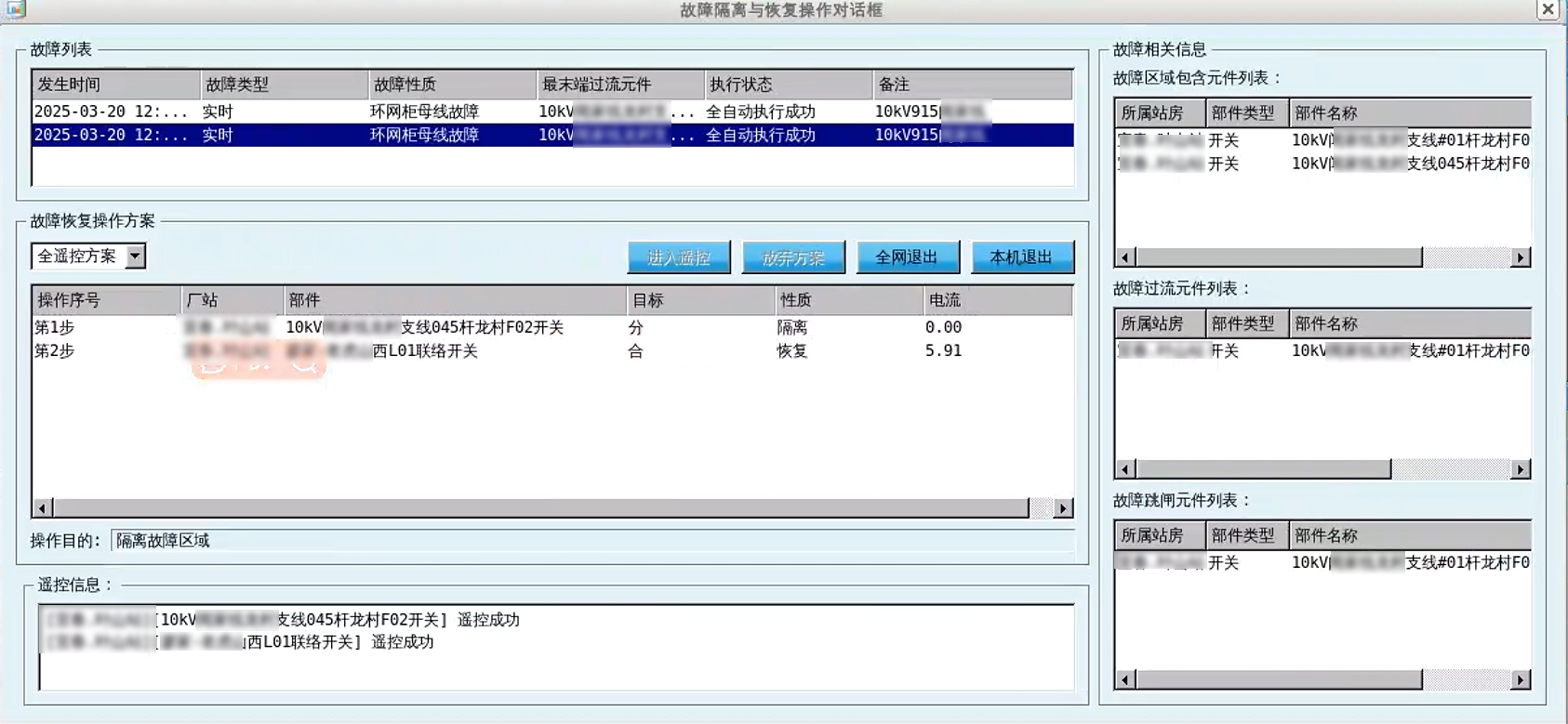

2）主站響應驗證：

主站應彈出故障隔離策略：龍F(tuán)01保護跳開，重合于故障跳開，斷開龍F(tuán)02開關。

恢復供電策略：合上L01聯絡開關。

案例2：支線故障 （工業園F01開關）

驗證主站對分支故障的快速定位能力

1）故障模擬：

使用配電之星P2200 向工業園F01開關注入故障電流，觸發保護動作。

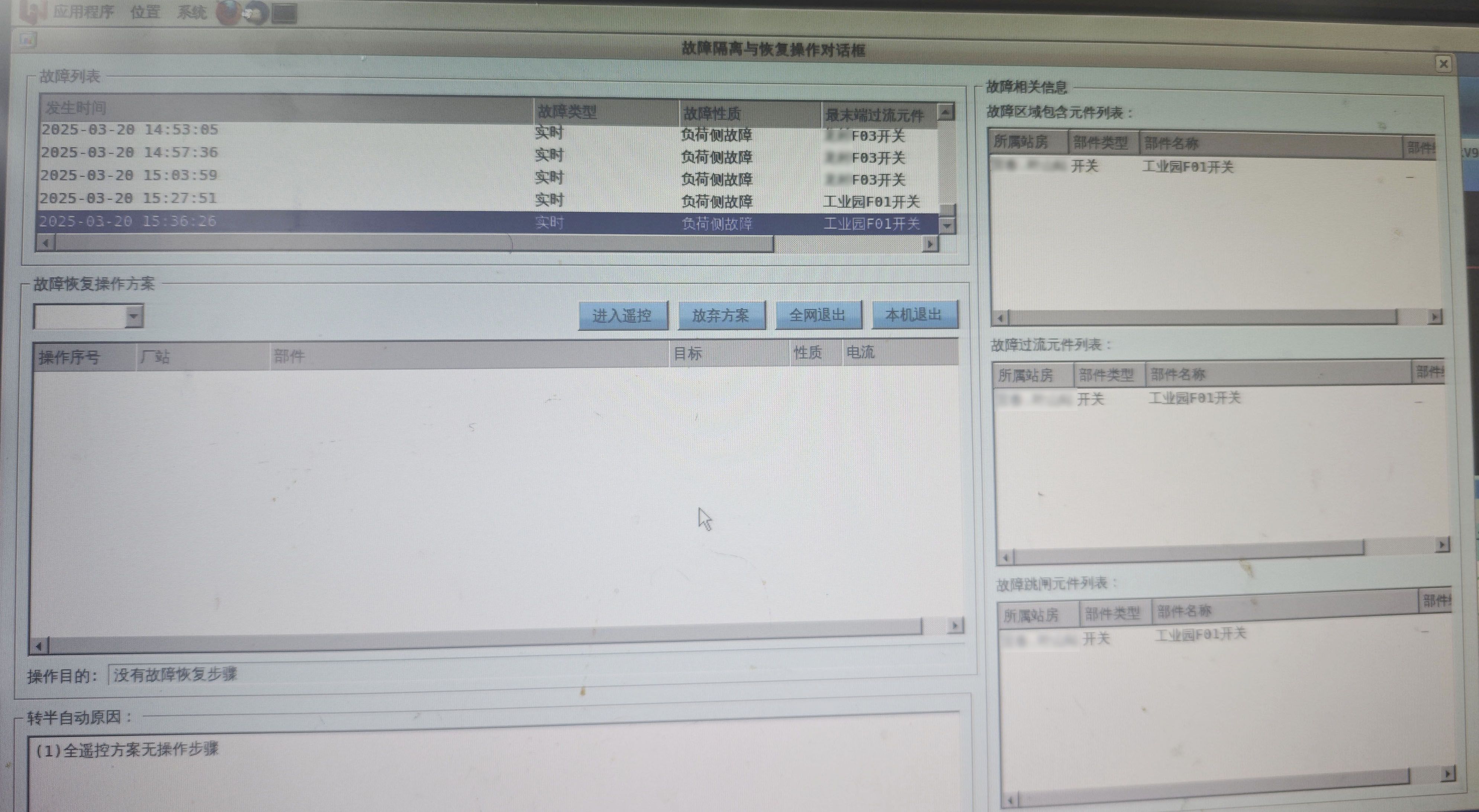

2）預期結果：

工業園F01開關保護分閘，重合與故障跳開，恢復供電方案為“無”。

案例3：開關拒動 （龍F(tuán)01與龍F(tuán)02開關之間故障，F(xiàn)02拒動）

驗證主站對開關拒動故障的快速定位能力

1）故障模擬：

使用配電之星P2200向龍F(tuán)01開關注入故障電流，觸發保護動作。

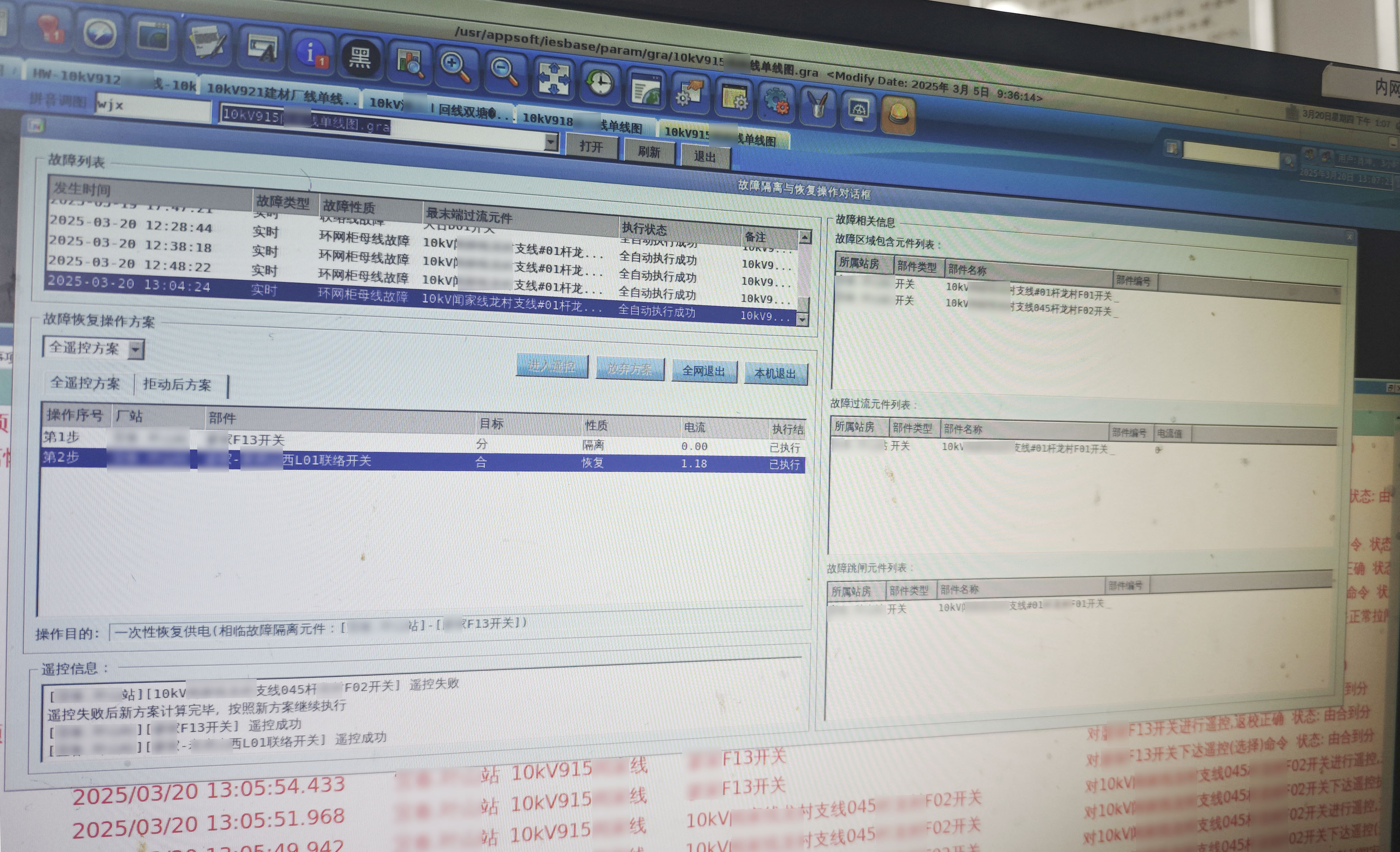

2）主站響應驗證：

主站應彈出故障隔離策略：龍F(tuán)01保護跳開，重合于故障點跳開，主站策略執行斷開龍F(tuán)02開關，龍F(tuán)02開關斷開失敗，執行斷開F13開關，合聯絡開關。

成功驗證5類故障場景（主線、支線、開關拒動等）的FA策略。

全自動模式下故障隔離平均耗時≤30秒，非故障區域恢復供電效率提升60%。

通過高精度模擬故障與全流程自動化驗證，國網XX供電公司實現了線路全自動FA功能的高效驗證，顯著提升了線路故障處理能力，為配電網智能化可靠運維提供了標準化操作范本，后續將推廣至同類線路，持續優化FA策略。
