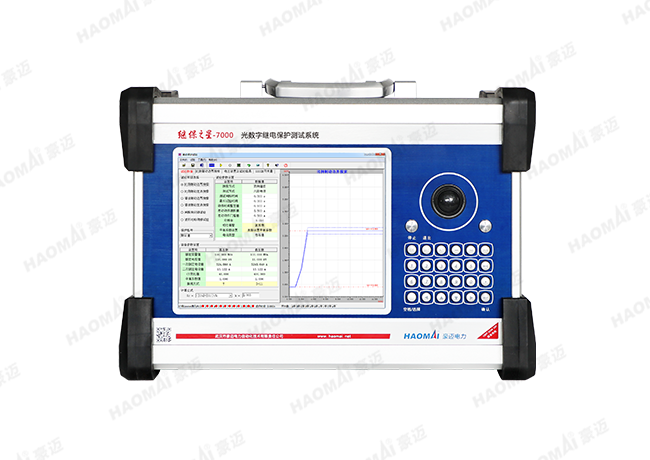

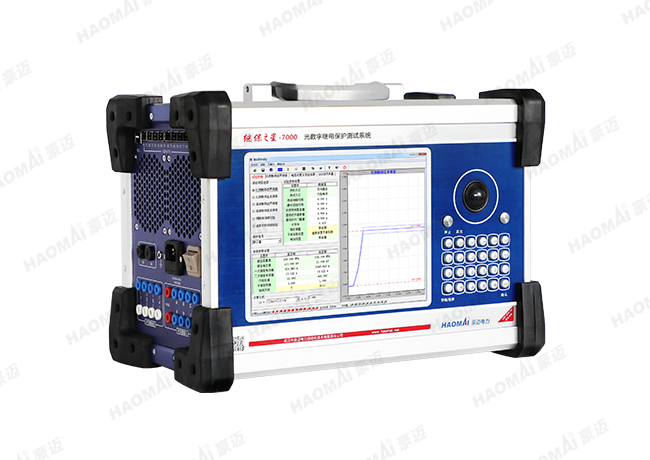

繼保之星-7000 數模一體繼電保護測試儀
——智能站光數字信號多功能測試與分析的單兵全能裝備
設備具備高功率、高精度電壓電流源，整合智能變電站光數字報文通訊需求，實現數模一體混合輸出，是國內首批應用于智能變電站光數字保護，合并單元功能性能測試的明星產品。設備模擬量輸出模塊與光數字模塊化時鐘同源，同步性高。
24小時銷售熱線：400 099 8859
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 6×30A 每路150VA
- 6×120V 每路70VA
- 輸出精度0.1%
- 支持“模擬量+GOOSE”保護裝置的調試
- 支持一鍵自動測試，提供自動測試接口、數字化接入接口，標配藍牙、WiFi無線模塊
? ? ?自動測試功能
- 支持標準化自動測試接口，用于各類型保護裝置的定值校驗、功能校驗、整組試驗等
- 支持與主站端自動交互數據，包括任務命令接收和校驗結果返回
- 支持MMS和CMS通信協議，支持與保護裝置之間安全通信，實現校驗結果實時可視化展示
技術參數
|
交流輸出 |
|
|
電壓輸出范圍 |
6×120V (70VA) |
|
電流輸出范圍 |
6×30A (150VA) |
|
輸出精度 |
0.10% |
|
相位 |
0~360° |
|
相位精度 |
<0.1° |
|
疊加諧波 |
2~24次 |
|
頻率范圍 |
DC~1200Hz |
|
頻率精度 |
優于0.001Hz |
|
直流輸出 |
|
|
電壓輸出范圍 |
6×±160V |
|
電流輸出范圍 |
6×±10A |
|
輸出精度 |
0.20% |
|
IEC61850 |
|
|
支持標準 |
IEC 61850 9-1/2/2LE FT3，GOOSE |
|
網口數量 |
1個 |
|
LC光網口 |
8組100M |
|
ST光串口 |
8個 |
|
光功率測量范圍 |
-31dbm~-14dbm |
|
SCL/SCD文件解析 |
支持 |
|
開關量 |
|
|
開入 |
8路 |
|
開出 |
4路快速開出 |
|
硬件與配置 |
|
|
數據接口 |
USB |
|
供電方式 |
AC220/50Hz |
相關下載
