HDTS-4000 配電終端自動化檢測平臺
——實現對成套配電終端（DTU 、FTU）一鍵式自動化批量檢測

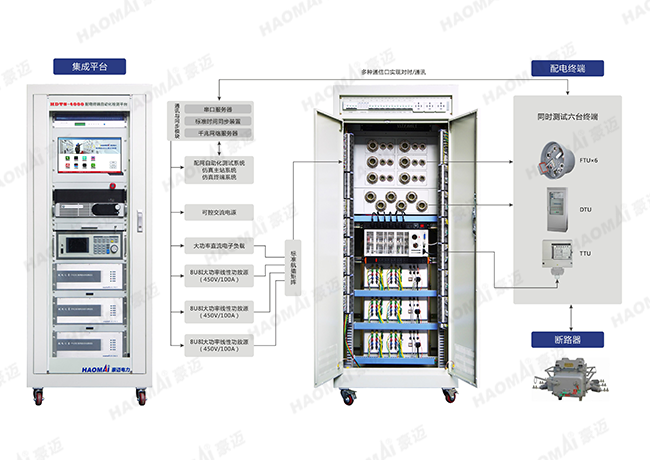

配電終端自動化檢測平臺可對配電終端進行功能測試、性能檢測、通信規約檢測，也可對一次設備施加高電壓大電流，實現對成套柱上開關及環網箱的成套設備性能和功能檢測。主要功能測試包括遙測、遙信、遙控、SOE分辨率、防抖、傳動、帶載能力、100A大電流檢測、穩態錄波/暫態回放功能檢測、FA自動功能檢測等。主要性能檢測包括基本誤差檢測、影響量檢測、電源檢測、SNTP規約對時檢測等；通信規約檢測為基于安全防護的IEC101、IEC104通信規約檢測。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 模塊化設計，集成多種測試硬件及測試方案，可完成對國網標準型、電流型、電壓型、分界型、分段型終端的自動測試
- 集主、配網終端測試于一體的專業級自動化檢測系統，支持擴展、復用
- 可全自動并行檢測6臺配電自動化終端設備
- 可對配電自動化終端設備進行遠程維護、參數調閱與配置、遠程調試、遠程升級
- 集模擬主站、錄波、保護測試功能于一體，一鍵檢測、自動生成標準報告
- 全自動完成終端的"三遙"、錄波、對時、守時、狀態量等功能的測試
- 全自動完成相過流、零序過流、零序過壓、告警、越限、非遮斷、FA測試等保護邏輯功能校驗
- 微秒級快速開出，實現SOE分辨率及遙信抖動等高精度測試
- 單相輸出最大可達100A，滿足終端大電流沖擊測試需求
- 內置電池、GPS、NTP/SNTP服務器，實現守時和響應時間等可靠性測試
- 支持IEC101、IEC104、IEC61850等主流規約，可進行規約測試
- 提供多種規格航空插頭，實現即插即測
- 19寸超大高清屏操作界面，自帶高精度掃碼槍，掃碼輸入終端參數

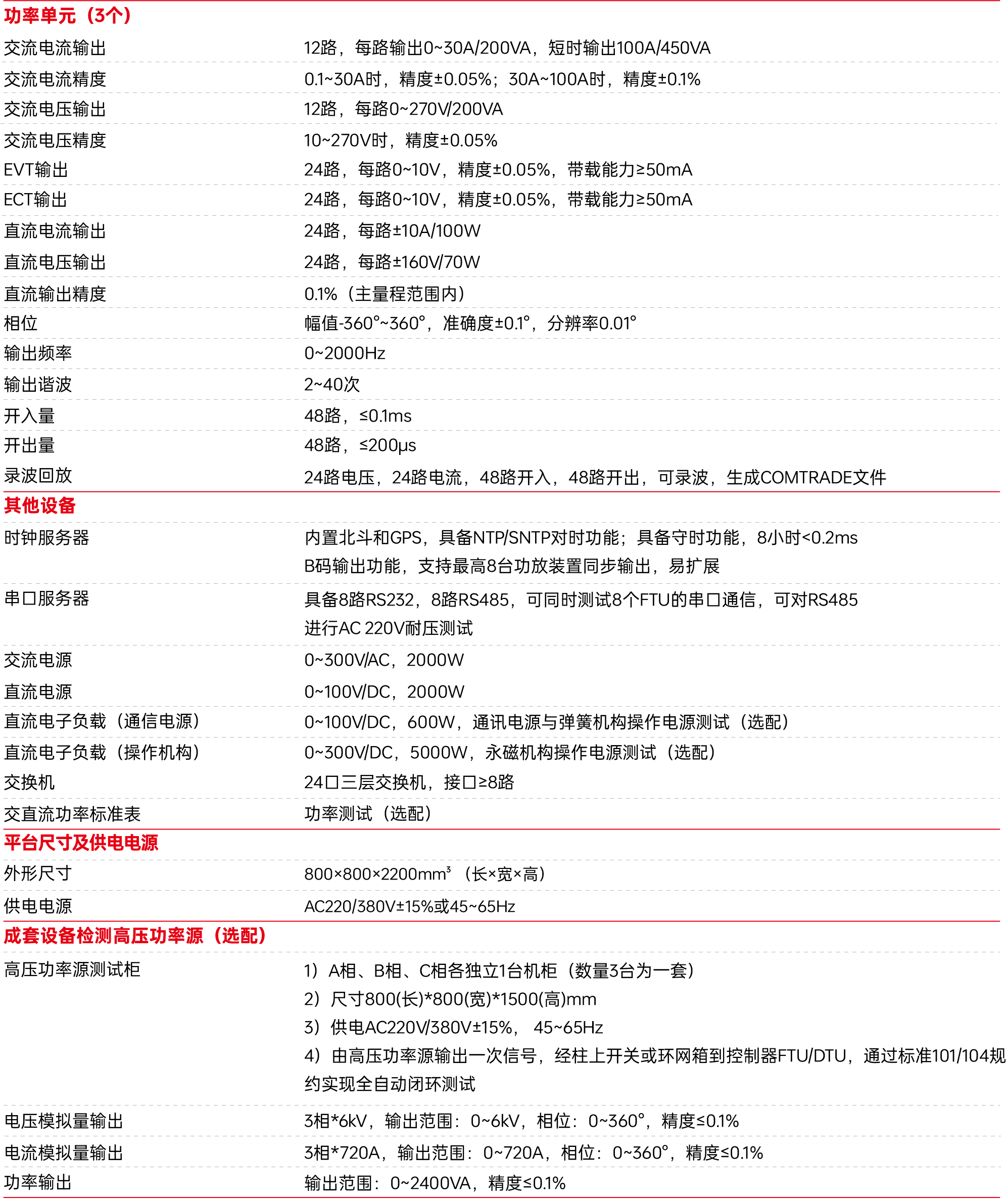

技術參數
|
功率單元（3個） |
|
|
|
交流電流輸出 |
12路，每路輸出0~30A/200VA，短時輸出100A/450VA |
|
|
交流電流精度 |
0.1~30A時，精度±0.05%；30A~100A時，精度±0.1% |
|
|
交流電壓輸出 |
12路，每路0~270V/200VA |
|
|
交流電壓精度 |
10~270V時，精度±0.05% |
|
|
EVT輸出 |
24路，每路0~10V，精度±0.05%，帶載能力≥50mA |
|
|
ECT輸出 |
24路，每路0~10V，精度±0.05%，帶載能力≥50mA |
|
|
數字式FT3 |
6路EIA RS- 485電口 |
|
|
直流電流輸出 |
24路，每路±10A/100W |
|
|
直流電壓輸出 |
24路，每路±160V/70W |
|
|
直流輸出精度 |
0.1%（主量程范圍內） |
|
|
相位 |
幅值-360°~360°，準確度±0.1°，分辨率0.01° |
|
|
輸出頻率 |
0~2000Hz |
|
|
輸出諧波 |
2~40次 |
|
|
開入量 |
48路，≤0.1ms |
|
|
開出量 |
48路，≤200μs |
|
|
錄波回放 |
24路電壓，24路電流，48路開入，48路開出，可錄波，生成COMTRADE文件 |
|
|
時鐘服務器 |
內置北斗和GPS，具備NTP/SNTP對時功能、守時功能，8小時<0.2ms，B碼輸出功能；支持最高8臺功放裝置同步輸出 |
|
|
串口服務器 |
具備8路RS232，8路RS485，可同時測試8個FTU的串口通信，可對RS485進行AC220V耐壓測試 |
|
|
交換機 |
24口三層交換機，接口≥8路 |
|
|
交流電源輸出 |
0~300V/AC，500W |
|
|
直流電源輸入 |
0~100V/DC，2000W（選配） |
|
|
直流電子負載（通信電源） |
0~100V/DC，600W，通訊電源與彈翼機構操作電源測試（選配） |
|
|
直流電子負載（操作機構） |
0~300V/DC，5000W，永磁機構操作電源測試（選配） |
|
|
機柜供電電源 |
AC 220V/380V±15%或45~65Hz |
|
