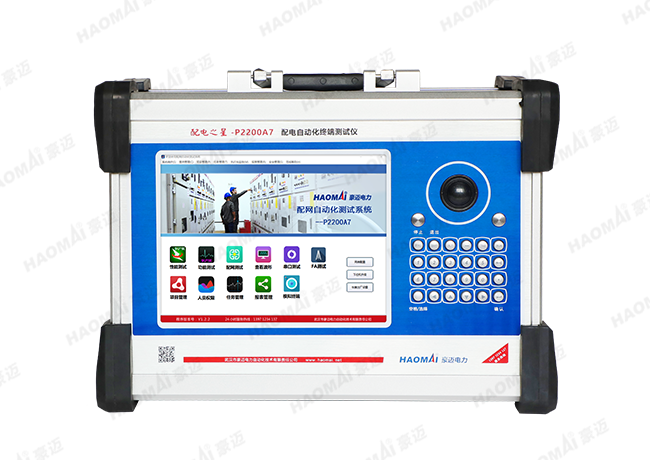

配電之星-P2200A7 配電自動化終端測試儀
——4U4I 輸出，內置大容量鋰電池，便攜式設計
基于配電網行業相關標準進行設計開發，用于現場二次回路運維檢修，同時可以滿足國網配電終端入網檢測大綱要求。支持IEC101/IEC104規約快速閉環測試，輕松實現倉庫批量化調試任務，裝置采用內置大容量鋰電池供電方式，在不插電情況下可正常使用不小于8小時。最大528V電壓輸出、任意一路不小于10A輸出；能夠?qū)ε潆娊K端保護動作邏輯進行驗證，內置高精度GPS同步功能，全面支持電壓時間型、電壓電流型、自適應綜合型等就地饋線自動化測試。兩路直流電源滿足不同場景終端應用，裝置支持8路故障錄波和故障反演功能。簡潔直觀的操作界面，豐富全面的測試功能，自動測試項目高達96項，一鍵自動測試、自動比對驗證、自動生成測試報告等。穩定高效的硬件平臺，便攜耐用的整機設計，擴展協議便捷，支持4G安全加密模式下實現遠程主站對點以及自動化閉環測試。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 內置大容量鋰電池，特別適合取電困難現場，在不插電情況下可正常使用不小于8小時，持續輸出5A至少4小時以上
- 對配電自動化終端設備（DTU 、FTU）一鍵自動化聯調測試， 無需人工干預
- 完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試
- 具有GPS同步對時功能，實現不停電的狀態下，多點的DTU/FTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試
- 可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告
- 支持IEC101、IEC104等通訊規約 ，一鍵導入各大配電自動化終端廠家的規約點表
- 可讀取故障錄波數據文件，回放故障波形情況下的動作行為及反演功能
- 4路264V電壓、4路10A電流輸出，精度可達0.1級
- 4路電壓，4路電流采樣， 采樣精度可達0.5%
- 8路開入，8路開出；開出速率可達0.1ms；開入支持自適應的有源與無源輸入
- 提供網口，串口232/485，USB，GPS，WiFi、4G等多種通訊接口
- 提供2路直流電源給外部終端使用
- 內置兩路直流12V/24V輔助電源供終端及現場運維使用
- 支持就地饋線自動化分段模式和聯絡模式下的一鍵自動化測試功能
- 支持標準的COMTRADE格式波形錄波和反演
- 軟件兼容性高，可根據硬件情況免費升級最新版軟件
技術參數
|
供電電源和環境要求 |
|
|
供電范圍 |
AC 100V~240V |
|
電池續航時間 |
≥4h |
|
交流電流輸出 |
|
|
4路電流輸出幅值 |
4×10A/相 |
|
準確度 |
0.1%RG |
|
交流電壓輸出 |
|
|
通道數 |
4路 |
|
4路電壓輸出幅值 |
4×264V/相 |
|
電壓輸出范圍 |
0~528V |
|
準確度 |
0.1%RG |
|
開關量輸出 |
|
|
通道數 |
8組快速開出 |
|
開關量輸入 |
|
|
通道數 |
8路（電氣隔離） |
|
錄波電壓電流采樣 |
|
|
電壓采樣通道 |
4路（0~264V） |
|
電流采樣通道 |
4路（0~10A） |
|
測量精度 |
±0.5% |
|
直流輔助電源 |
|
|
通道數量 |
2路，12V、24V各一路 |
|
通信接口 |
|
|
4G通信； WIFI通信； GPS對時 |
|
|
1個RS232、1個485接口，用于規約通信 |
|
|
2個10/100MRJ45網口，用于連接PC和配電終端 |
|
