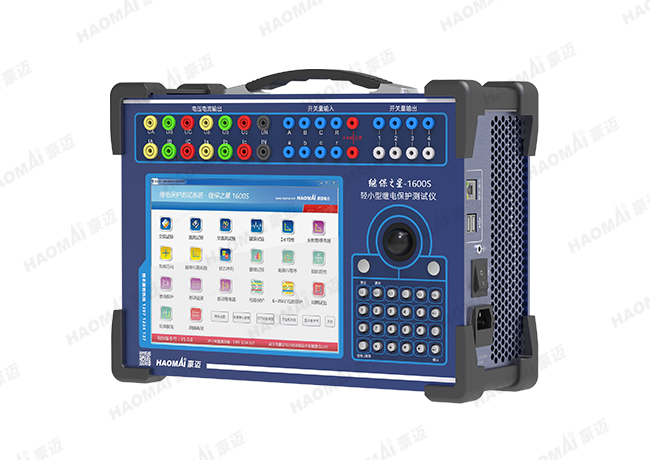

繼保之星-806S/1600S 繼電保護測試儀
——6U、6I /4U、3I 輕小型全功能繼電保護測試儀
繼保之星-806S/1600S 繼電保護測試儀是一款純模擬量輸出，便攜式綜合性繼保儀。在保證高精度可控輸出的基礎上，最大程度減小體積，減輕重量。配置“繼保之星”系列測試系統全部測試模塊，適用于發變組保護、線路保護、鐵路差動保護等在內的多種繼電保護專業項目的快速調試。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 小型繼保儀，略大于A4尺寸，設備輕小，輕松攜帶
- 標準120V電壓輸出、標準30A電流輸出型繼保儀
- 標準8路開關量輸入、4路開關量輸出
- Windows操作系統，超大彩屏，操作簡潔流暢
- 雙操作模式，可單機操作、外接PC或WiFi操作
- 新型高保真線性功放，輸出精度高達0.1%
- 高集成模塊化結構，EMC性能好，可靠性高
- 通透式散熱結構，完善可靠的自保護功能

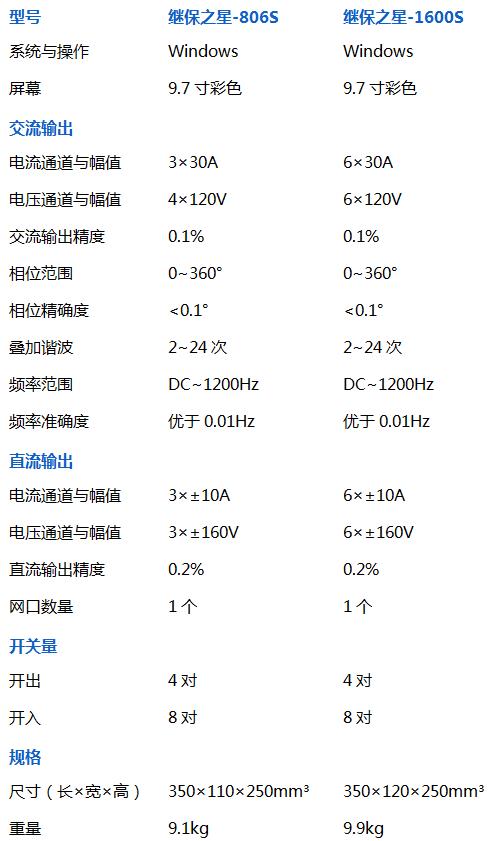

技術參數
|
項目 |
繼保之星-806S |
繼保之星-1600S |
|
系統與操作 |
Windows |
Windows |
|
屏幕 |
9.7寸彩色 |
9.7寸彩色 |
|
交流輸出 |
||
|
電流輸出范圍 |
3×30A |
6×30A |
|
電壓通輸出范圍 |
4×120V |
6×120V |
|
輸出精度 |
0.1% |
0.1% |
|
相位 |
0~360° |
0~360° |
|
相位精度 |
<0.1° |
<0.1° |
|
疊加諧波 |
2~24次 |
2~24次 |
|
頻率范圍 |
DC~1200Hz |
DC~1200Hz |
|
頻率精度 |
優于0.01Hz |
優于0.01Hz |
|
直流輸出 |
||
|
電流輸出范圍 |
3×±10A |
6×±10A |
|
電壓輸出范圍 |
3×±160V |
6×±160V |
|
輸出精度 |
0.2% |
0.2% |
|
網口數量 |
1個 |
1個 |
|
開關量 |
||
|
開入 |
8路 |
8路 |
|
開出 |
4路開出 |
4路開出 |
|
規格 |
||
|
尺寸（長×寬×高） |
350×110×250mm |
350×120×250mm |
|
重量 |
9.1kg |
9.9kg |
