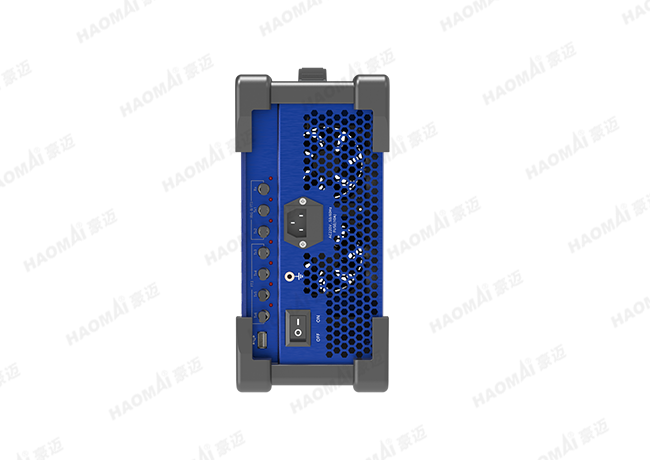

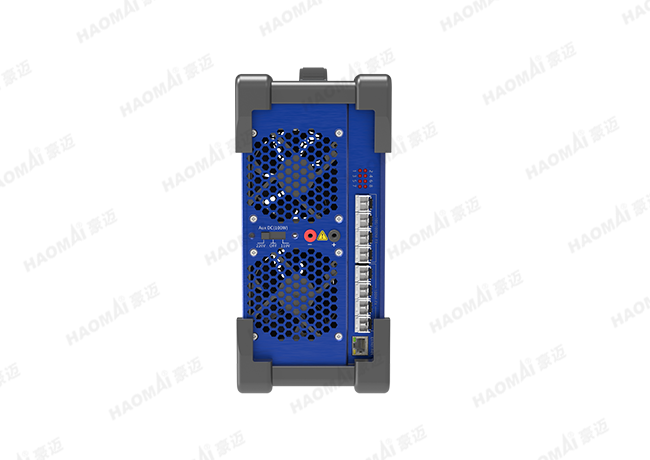

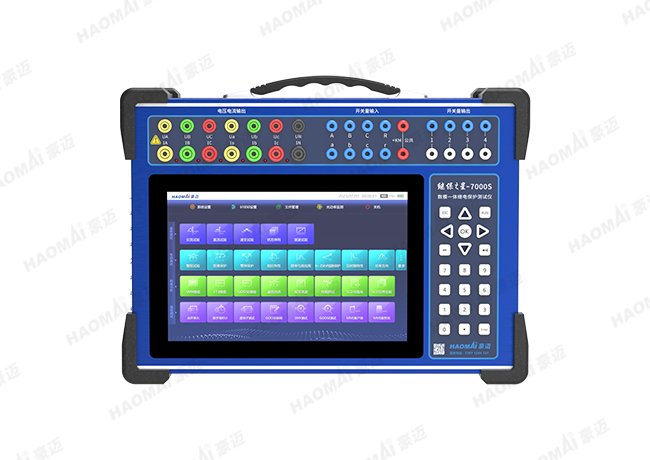

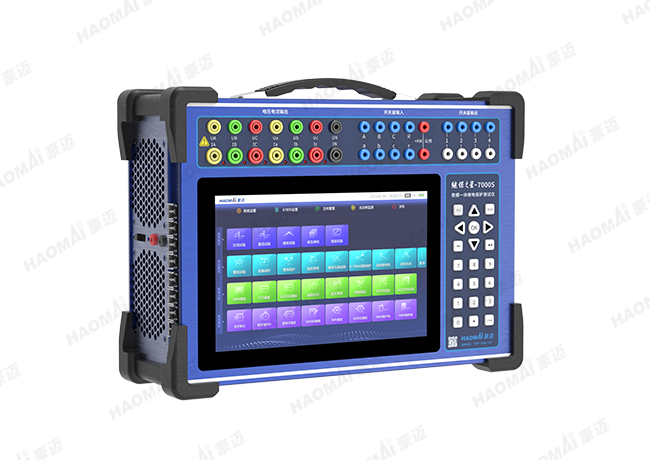

繼保之星-7000S 數模一體繼電保護測試儀
——基于IEC61850標準、僅重9kg的超輕小型智能站數?；旌陷敵隼^保儀
設備光數字部分基于IEC61850標準開發，支持SV/GOOSE報文收發及分析。模擬量部分采用6U6I高精度可控輸出，是針對智能變電站保護、測控、合并單元、智能終端等設備功能性能調試開發的專業化測試設備。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 6×35A
- 6×125V
- 輸出精度0.1%，可測試合并單元
- 支持IEC61850，數模一體輸出
- 支持“模擬量+GOOSE”保護裝置的調試
- 支持一鍵自動測試，提供自動測試接口、數字化接入接口，標配藍牙、WiFi無線模塊
? ? ?自動測試功能
- 支持標準化自動測試接口，用于各類型保護裝置的定值校驗、功能校驗、整組試驗等
- 支持與主站端自動交互數據，包括任務命令接收和校驗結果返回
- 支持MMS和CMS通信協議，支持與保護裝置之間安全通信，實現校驗結果實時可視化展示
技術參數
|
系統與操作 |
Linux |
|
屏幕 |
10.1寸觸控 |
|
交流輸出 |
|
|
電流通輸出范圍 |
6×35A |
|
電壓輸出范圍 |
6×125V |
|
輸出精度 |
0.1% |
|
相位 |
0~360° |
|
相位精度 |
<0.1° |
|
疊加諧波 |
2~24次 |
|
頻率范圍 |
DC~1200Hz |
|
頻率精度 |
優于0.001Hz |
|
直流輸出 |
|
|
電流輸出范圍 |
6×±10A |
|
電壓輸出范圍 |
6×±160V |
|
輸出精度 |
0.2% |
|
IEC61850 |
|
|
支持標準 |
IEC61850 9-1/2/2LE，F(xiàn)T3，GOOSE |
|
網口數量 |
1個 |
|
LC 光網口 |
4組100/1000M自適應，4組100M |
|
ST 光串口 |
復用光串口3個（兼容FT3/IRIG-B對時） |
|
光功率測量 |
-31dbm~-14dbm |
|
開關量 |
|
|
開出 |
4路快速開出 |
|
開入 |
8路 |
|
規格 |
|
|
尺寸（長×寬×高） |
370×130×270mm3 |
|
重量 |
9.5kg |
?
