本次試驗方式為閥側三相注流加壓，網側短接接地。通流間隔為極 1 低閥廳 Y/Y 與 Y/D 分相換流變、極 2 低閥廳 Y/Y 與 Y/D 分相換流變。通流裝置為 HTB-8000  大型變壓器一次通流試驗裝置。

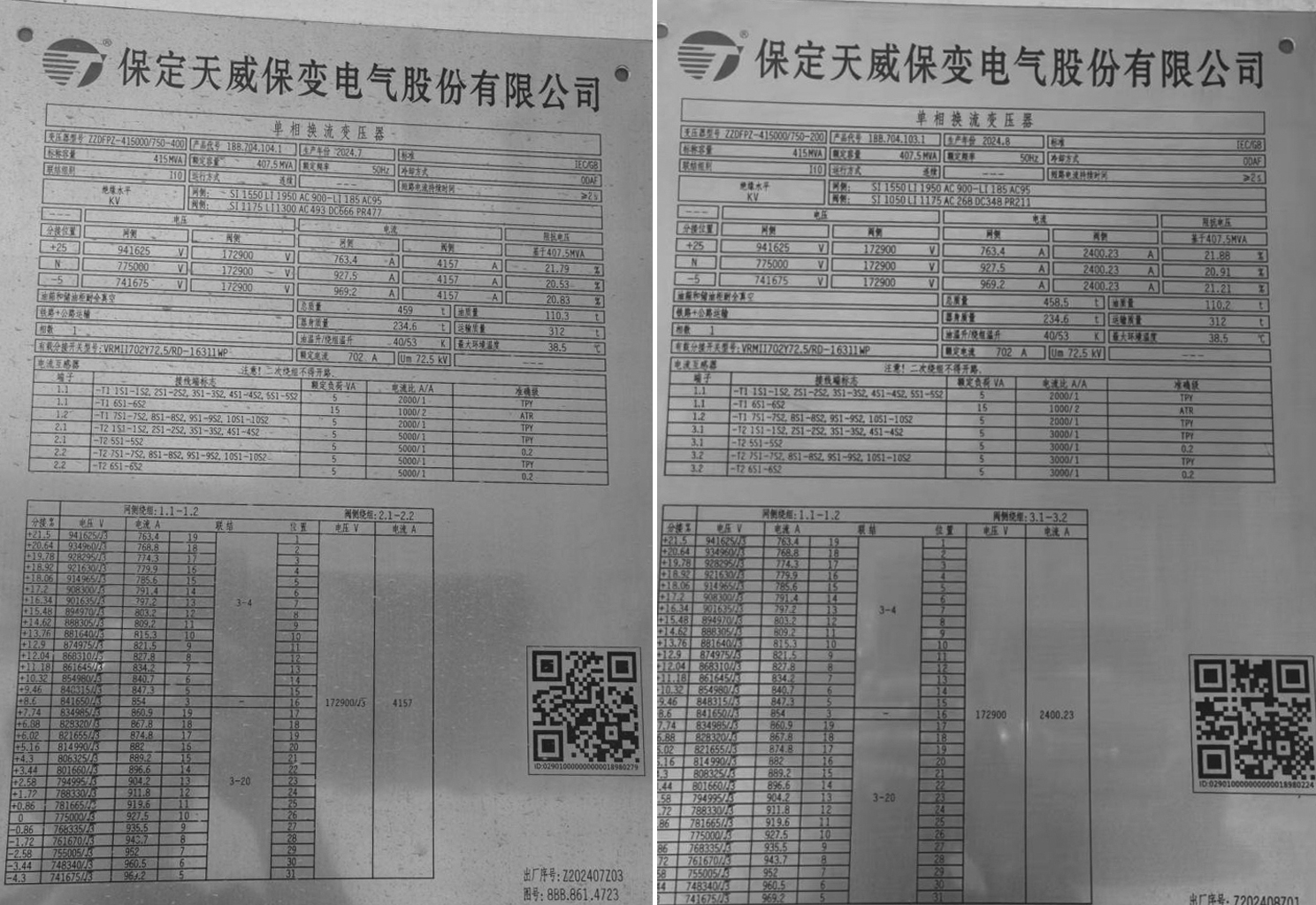

變壓器銘牌參數分析：

網側注流、閥側短接接地的方式中，網側電流太小無法達到試驗?zāi)康?，故從閥側注流、網側短接接地。 Y/D 與 Y/Y 方式中， Y/Y 方式閥側比 Y/D 方式閥側額定電壓等級多 √3 ，因此 Y/Y 方式阻抗過?。?/span> 5 Ω），低于補償最低阻抗要求（ 6.5 Ω），故需要串聯電抗來增加回路阻抗。 Y/D 方式因閥側無√ 3 ，網側有√ 3 ，故用電流比來計算感應電流 ，相較于用電壓 比來計算感應電流得出的一次電流數值更準確。

1 ）試驗前準備

①裝置電源取電

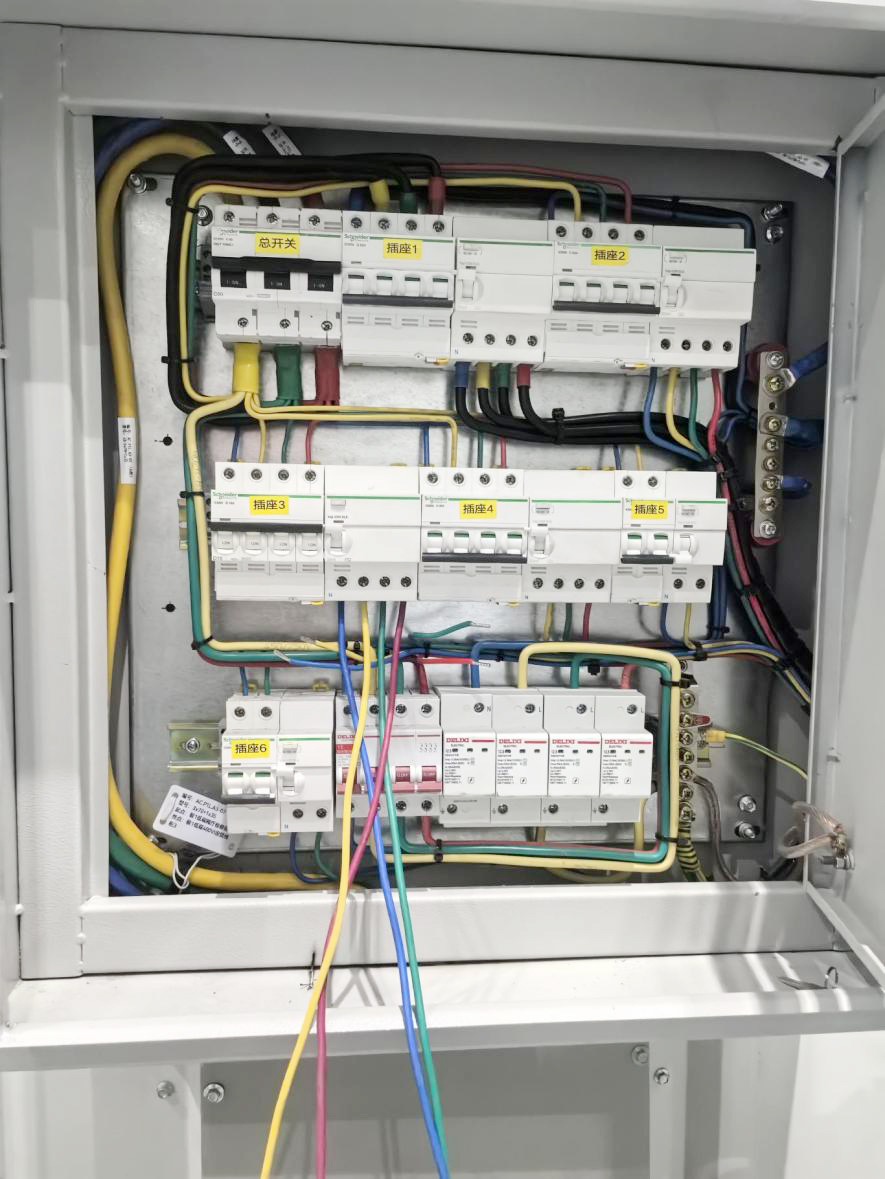

△ 檢修箱電源處設備取電

②參考電壓施加

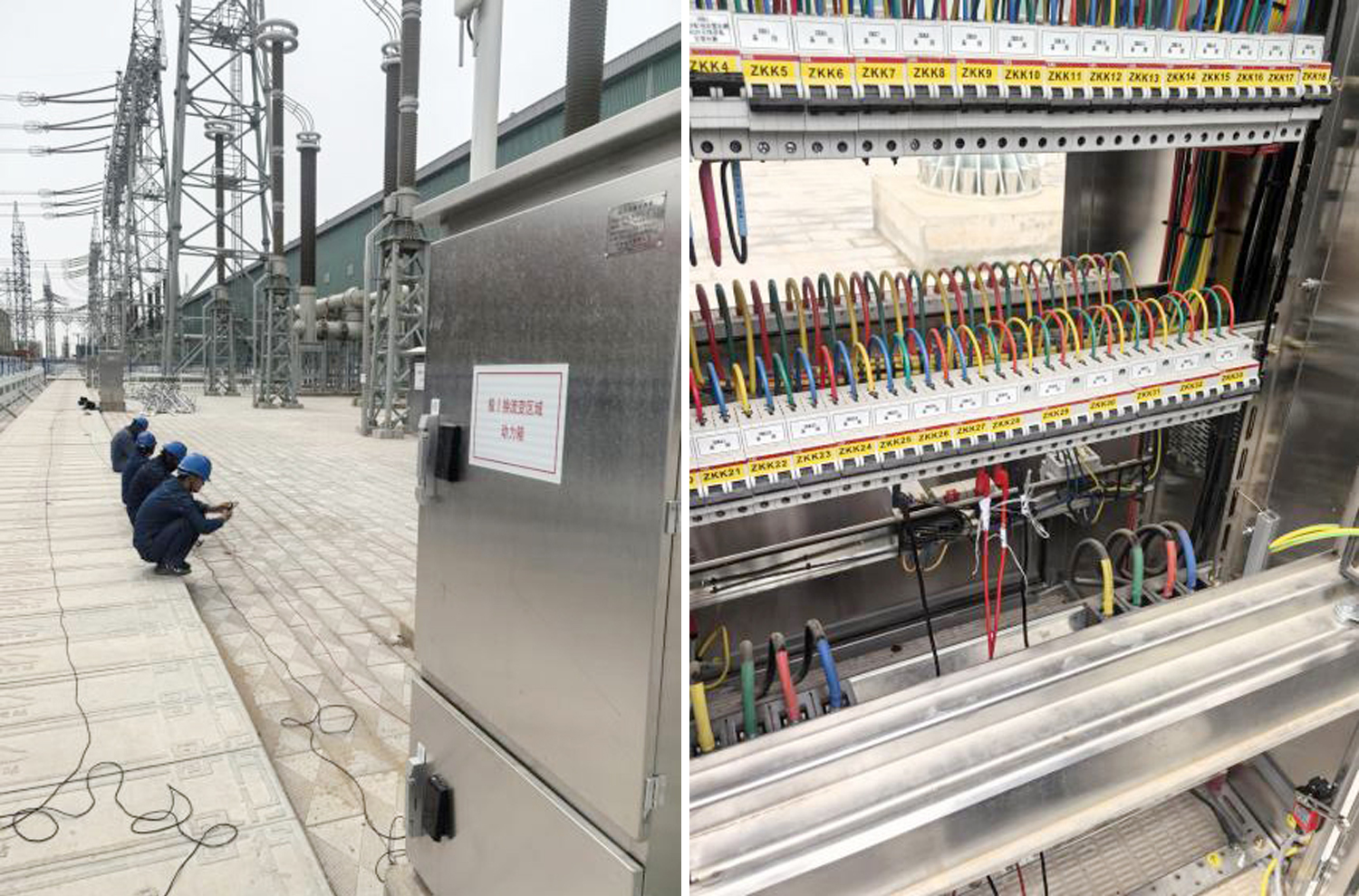

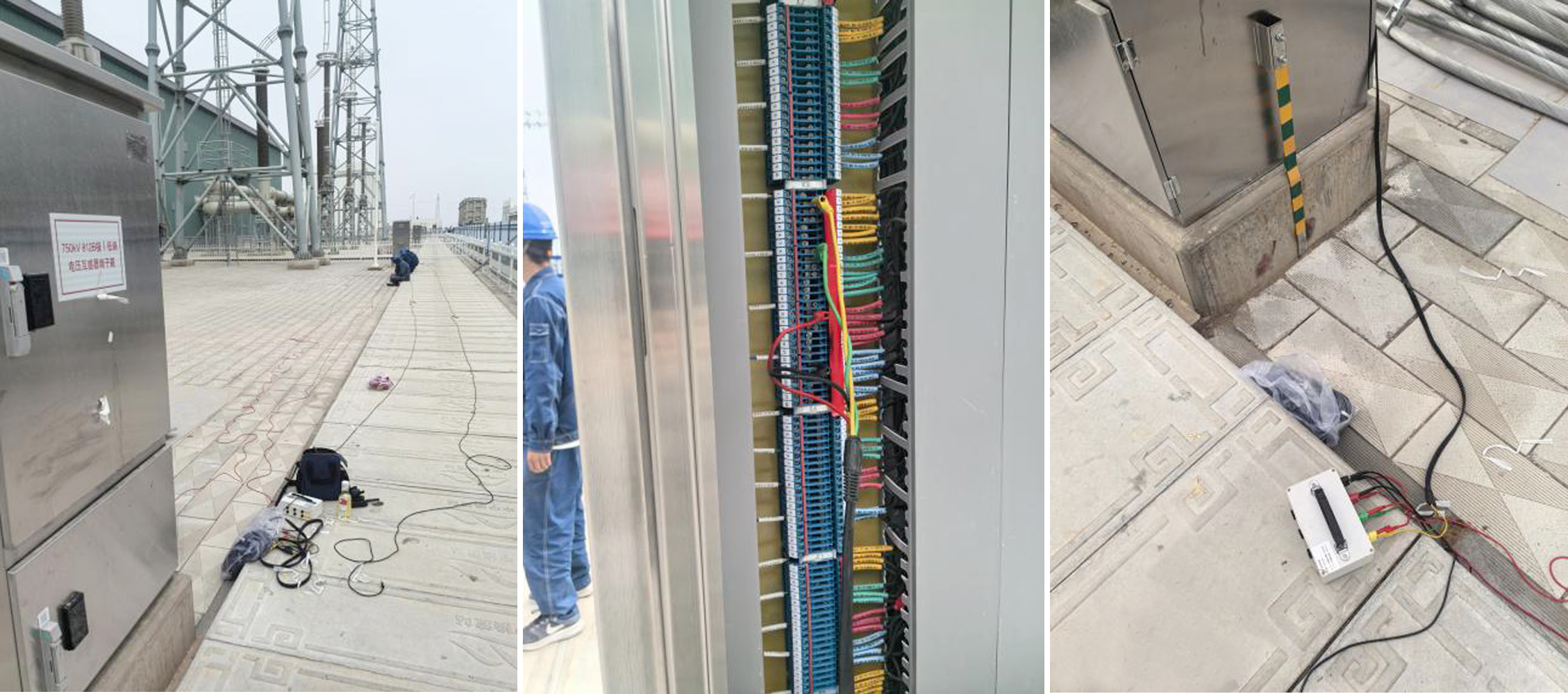

如上圖所示，因 HTB-8000  大型變壓器一次通流試驗裝置是以取電處（站內檢修箱電源） A 相電壓為基準，又因?qū)?cè)（網側）短接接地沒有一次電壓只有一次電流，故需以檢修箱電源 A 相為基準電壓輸出二次同源參考電壓至對側（網側）保護二次側。

2 ）極1 低閥廳Y/Y 方式注流

閥側施加一次電流 100A ，網側感應一次電流 22A 。閥側變比 5000/1 ，網側變比 2500/1 。該方式在回路中需串聯電抗器來增加回路阻抗。

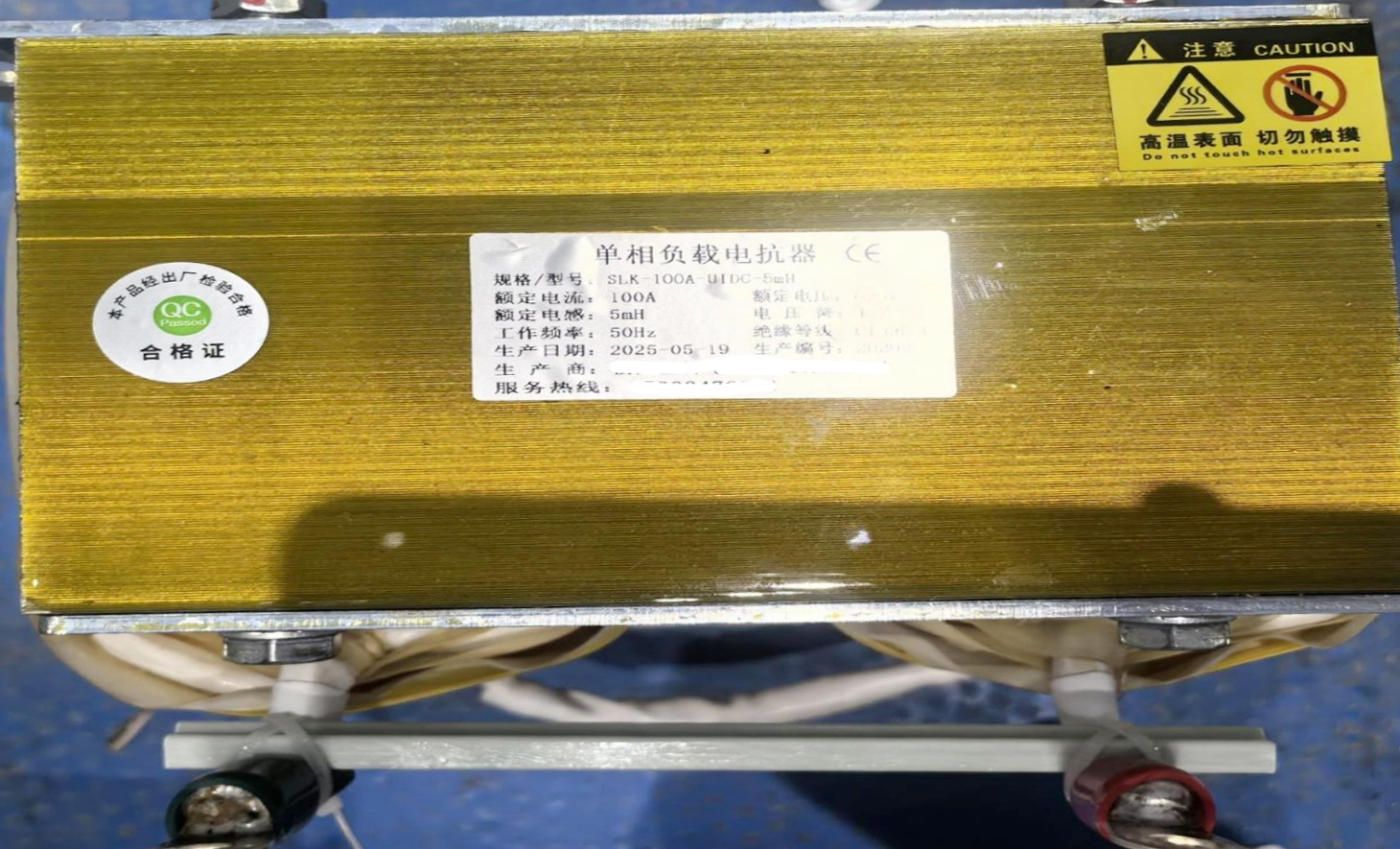

△ 電抗器參數

由上圖可知，該電抗器電感為5mH ，由 Z=2πfL 可知，工頻下該電抗器阻抗為 1.57 Ω，相位固定加 90 °。 Y/Y 方式中閥側對網側回路阻抗 5.02 Ω，加上電抗器阻抗得到回路阻抗 6.59 Ω，達到裝置補償最低阻抗要求。

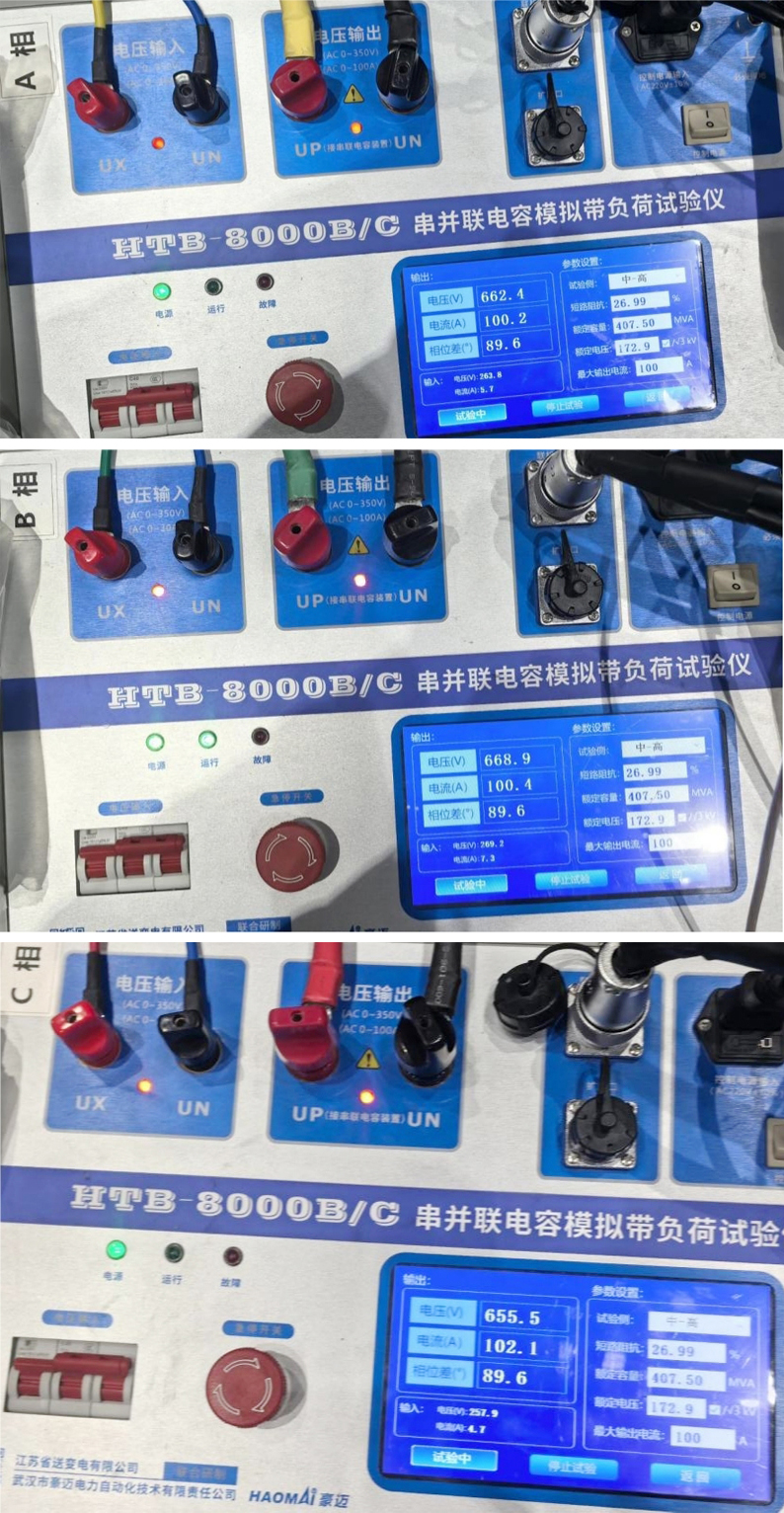

上圖為 HTB-8000  輸出 660V 一次電壓、 100A 一次電流，回路阻抗約為 6.6 Ω，符合試驗前計算值。

3 ）極 1 低閥廳Y/D 方式注流

閥側加一次電流80A ，網側感應一次電流30.9A 。閥側變比 5000/1 ，網側變比 2500/1 。

△  HTB-8000 加量

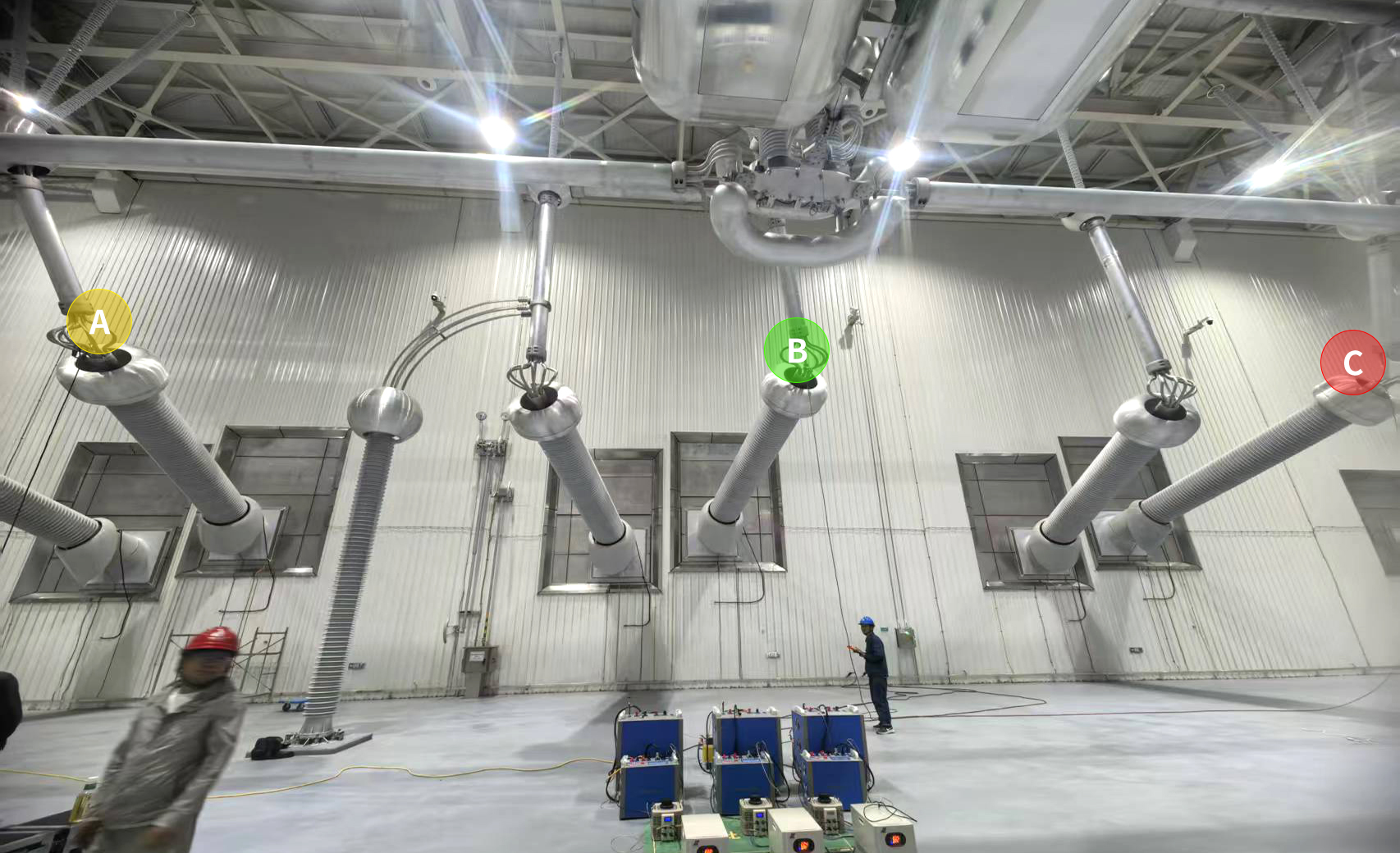

△  Y/Y方式閥側注流

Y/Y 方式閥側注流只需A 、B 、C 相夾子夾換流變閥側對應三相，N 線夾子夾地排，網側短接接地即可。

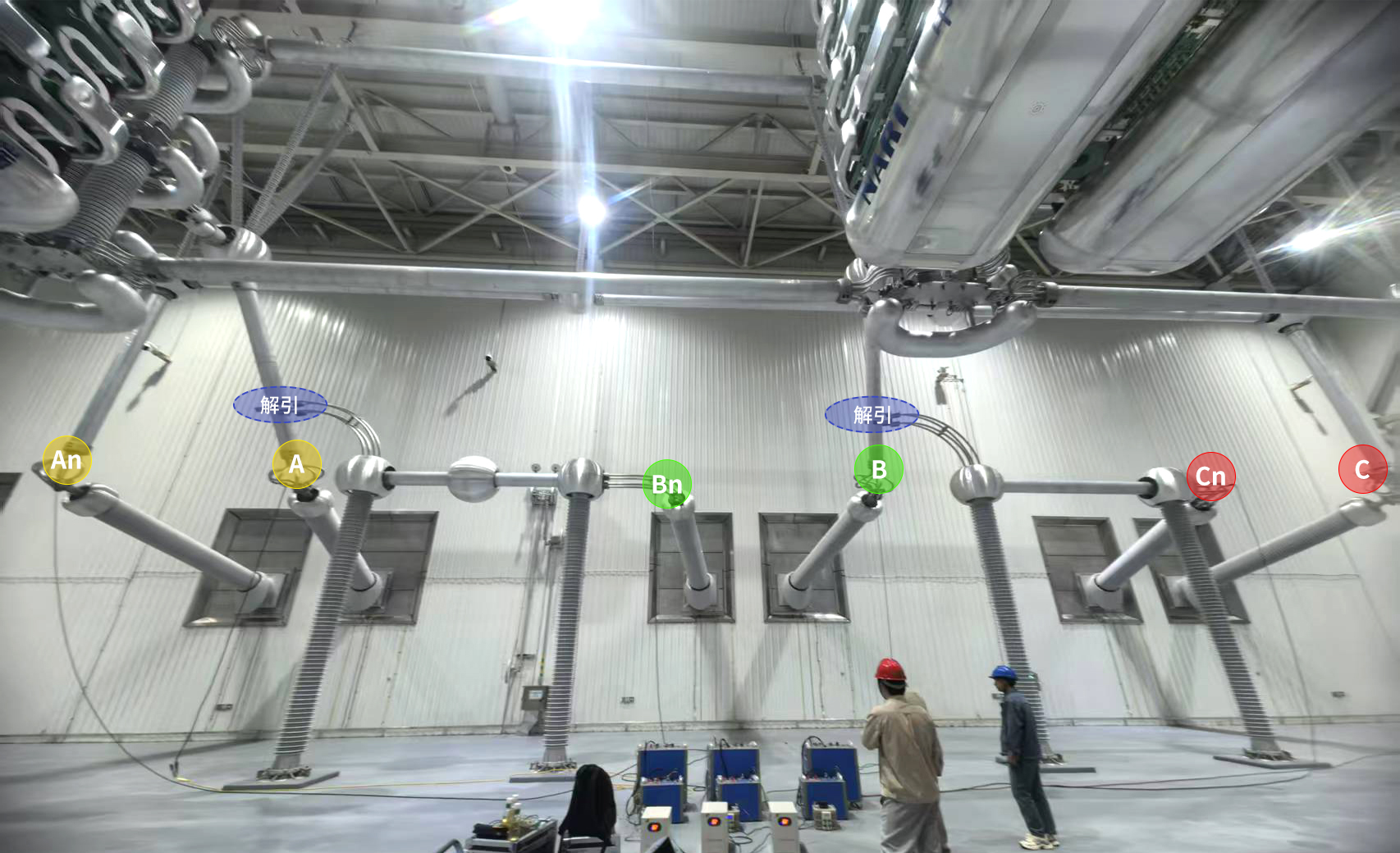

△ Y/D方式閥側注流

Y/Y方式閥側注流與Y/D 方式閥側注流區別 ：Y/Y方式閥側為星型接線，Y/D方式閥側為三角形接線即C相首端與A相尾端相連，C相尾端與B相首端相連，B相尾端與A相首端相連。該方式下若 裝置 三相直接夾換流變閥側 A、B 、C三相，則回路阻抗會與計算值不一致，解開B與Cn、A與Bn引線，將閥廳三角形接線改為星型接線。將 裝置 A、B 、C對應夾到閥側A、B 、C三相，N線夾子則夾換流變各相N，相當于單相通流加壓方式同時施加三次， 無需考慮裝置三相平衡問題。極2低閥廳注流方式與極1低閥廳一致，可參考以上方法 。
