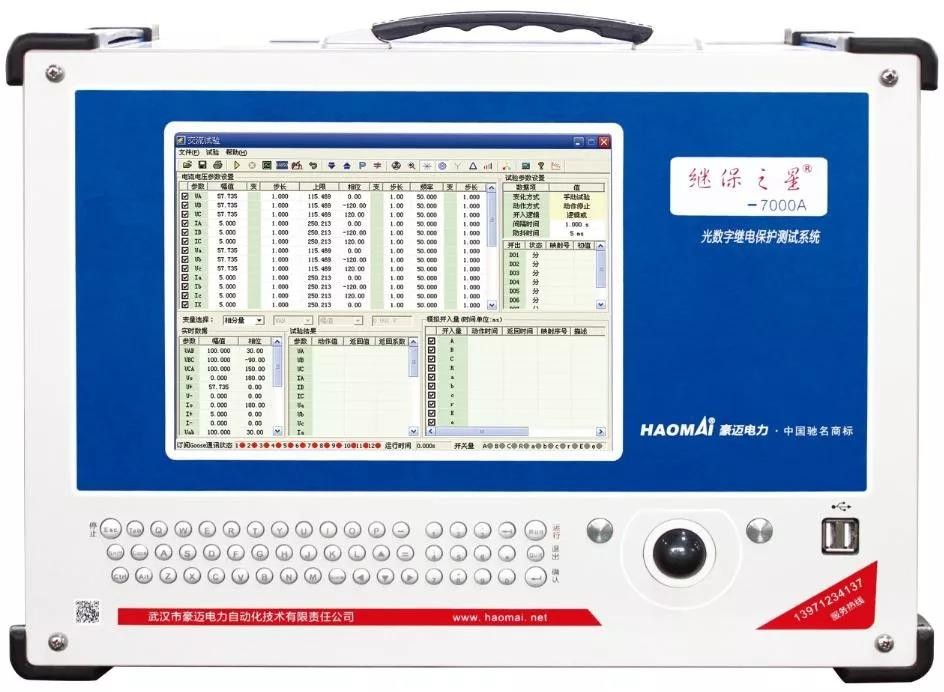

?目前智能變電站大多為傳統互感器加合并單元的配置，合并單元將傳統互感器輸出的模擬量電流電壓信號轉化成數字量的電流電壓信號供數字保護使用，實際轉化過程中存在一定的誤差。 本文講述如何使用繼保之星7000 綜合型數字式繼電保護測試系統進行合并單元的角差、比差和時差等精度測試。

合 并單元主要分為兩 種： 1）母線PT合并單元： 采集模擬量電壓輸出數字量電壓信號。 2）線路合并單元： 級聯母線PT合并單元數字信號以及模擬量電流信號，輸出合并后的9-2電流電壓信號。

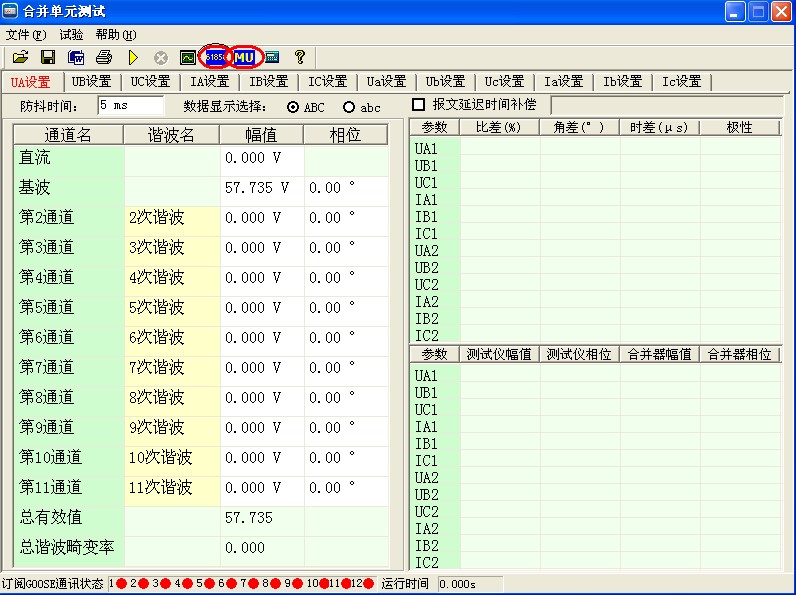

1）軟件主界面點擊合并單元試驗界面。

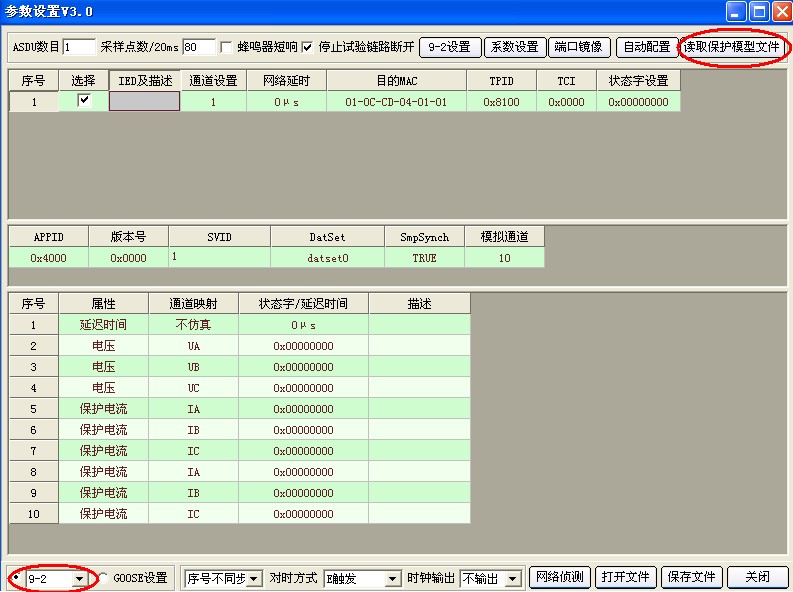

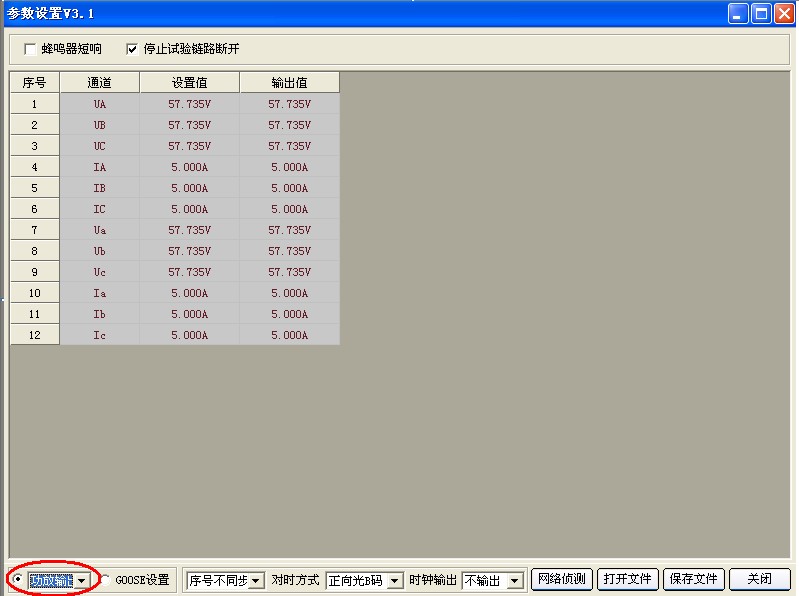

2） 點擊標題欄中“61850”按鍵，進入?yún)?shù)設置界面，選擇左下角“功放輸出”，表示繼保儀輸出為模擬量電流電壓信號，然后直接點擊右下角關閉即可。

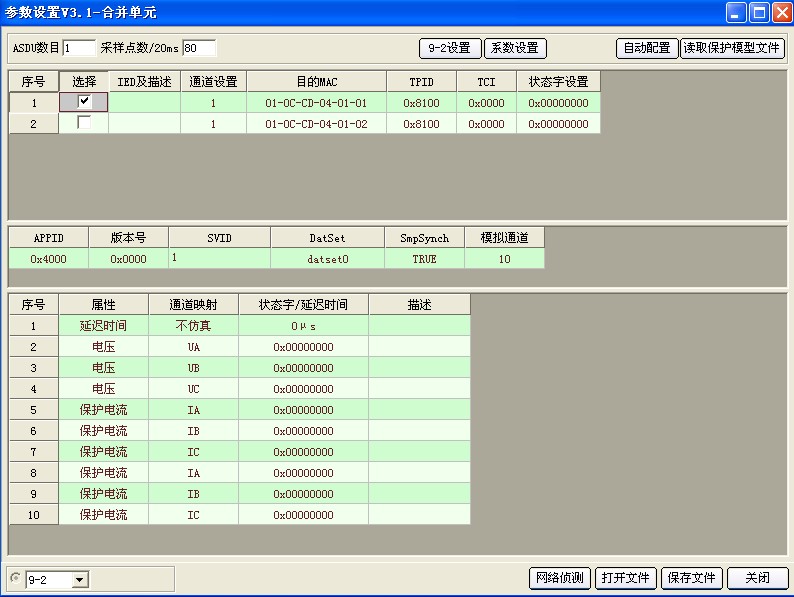

3）?點擊標題欄中“MU”按鍵，進入?yún)?shù)設置界面。

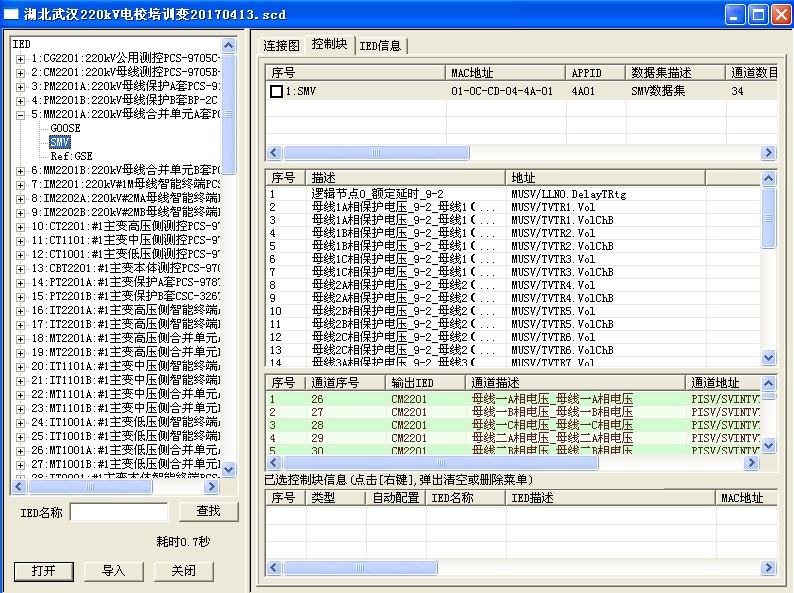

此界面需要配置母線PT合并單元輸出的數字信號配置給繼保儀，點擊上圖右上角“讀取保護模型文件”導入此合并單元輸出SV控制塊。

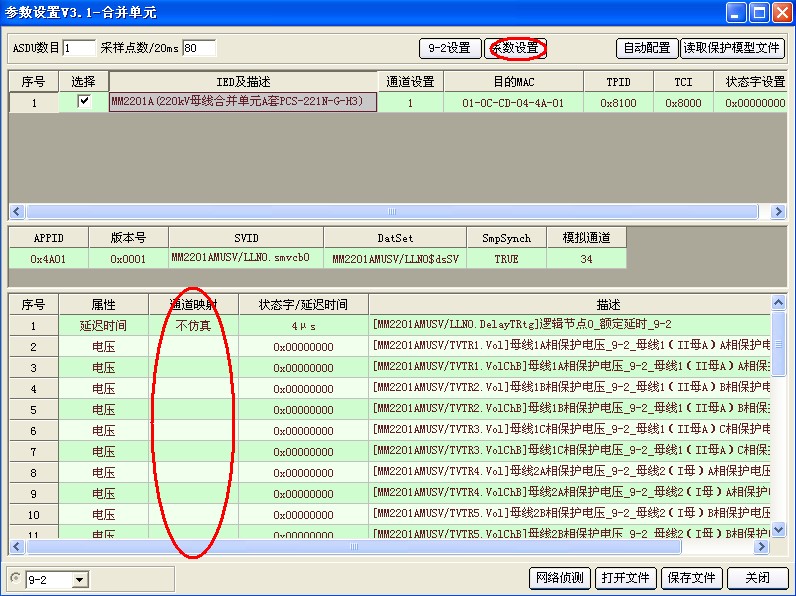

4）勾選右側SMV方框，點擊“導入”后關閉。

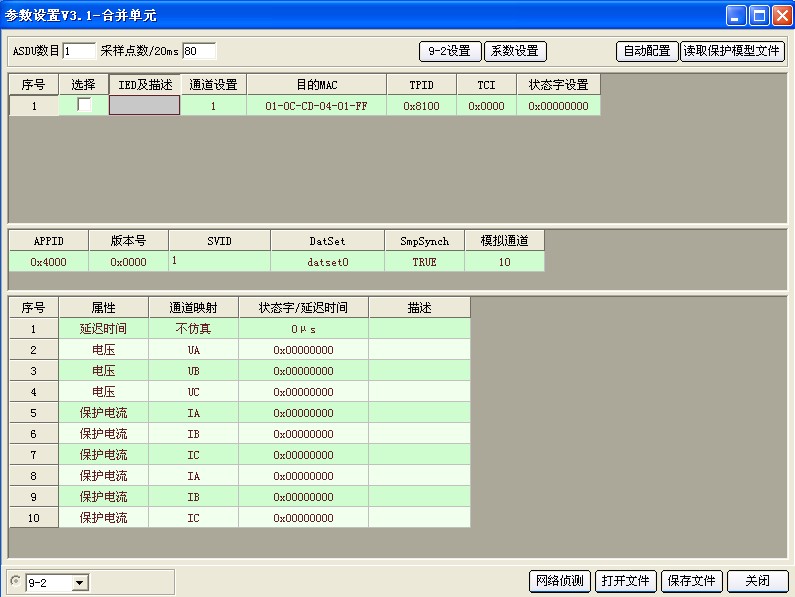

界面說明：

ASDU數目： 每幀報文中包含的采樣點數目，最大為10；

采樣點數/20ms： 20ms時間中采樣點數目；

?9-2設置： 對報文信息進行加密處理，一般試驗時不需要勾選四個選項。

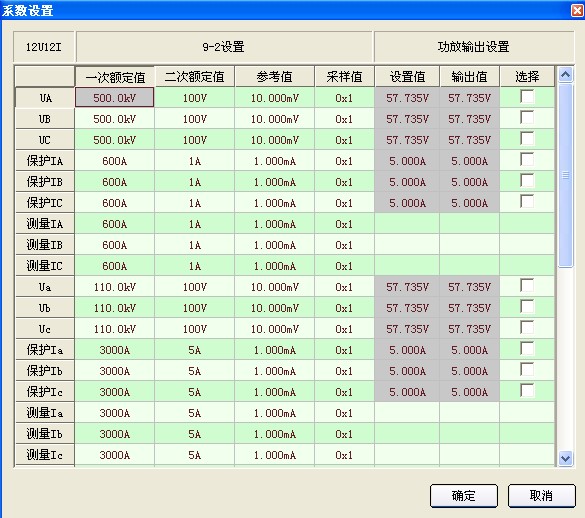

系數設置： 配置對應通道的一次、二次額定值（CT、PT變比），參考值與采樣值默認，在進行數字信號時切忌不能勾選“功放輸出設置”選擇。

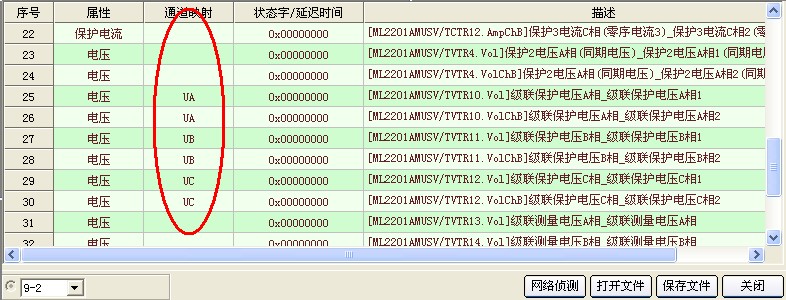

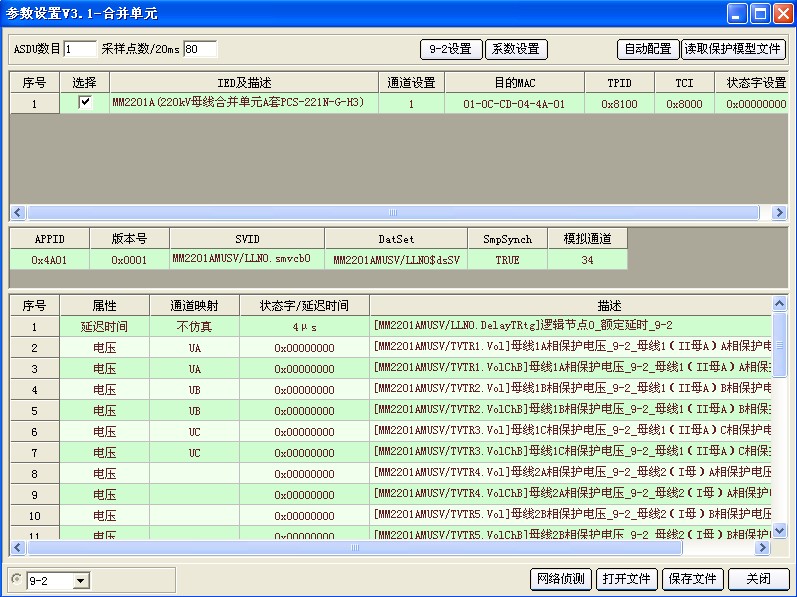

5）手動配置通道映射UA、UB、UC對應描述為所加母線電壓，通過此時刀閘位置確定具體母線，也可以選擇自動配置通道映射，但需手動修改不需要的通道映射，相對比較麻煩。 通道設置時選擇與實際輸出光口對應的端口號， 配置完成后如下圖所示。

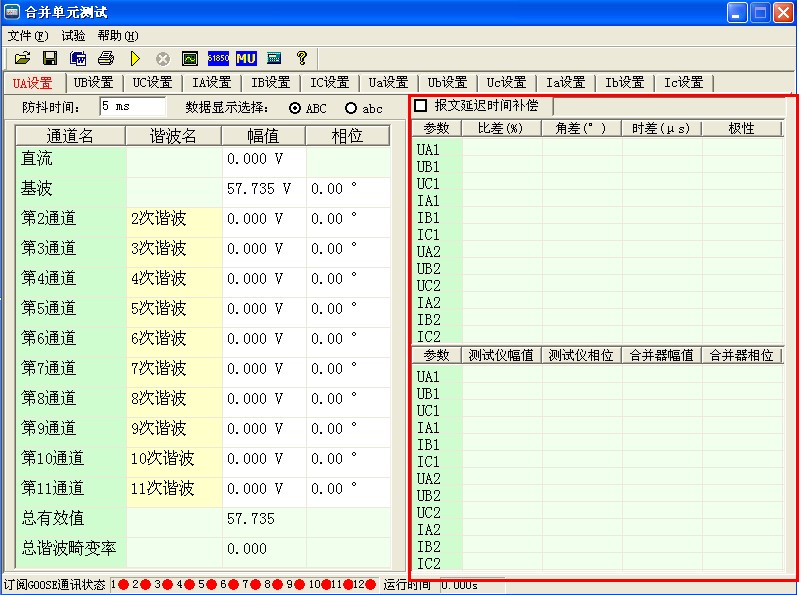

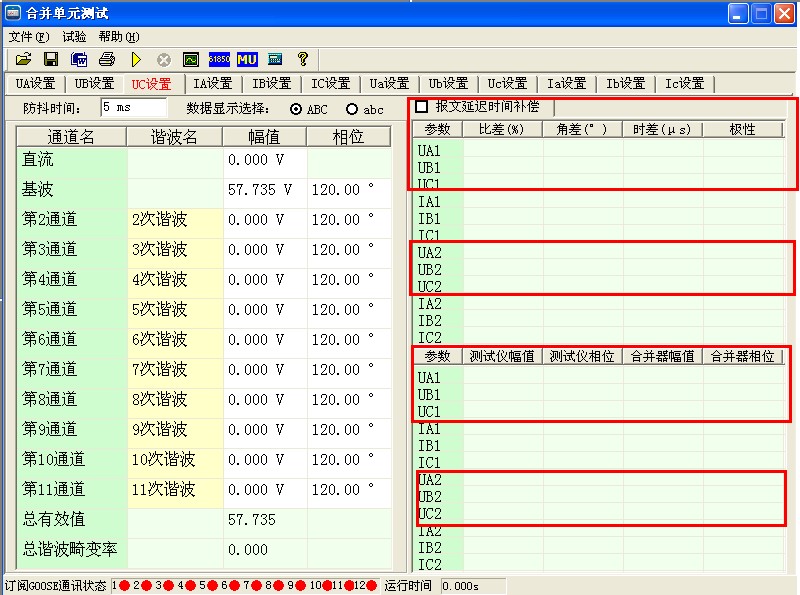

6）點擊右下角“關閉”即完成所有配置，接一組電壓信號電纜和一根數字信號光纖，設置對應的UA、UB、UC基波電壓值（默認57.735V）即可開始試驗，其他諧波通道可以不設置。 開始試驗后下圖紅框內顯示試驗結果。

1） 軟件主界面點擊合并單元試驗界面。

2）點擊上圖標題欄中“61850”按鍵，進入?yún)?shù)設置界面，選擇左下角“9-2”。

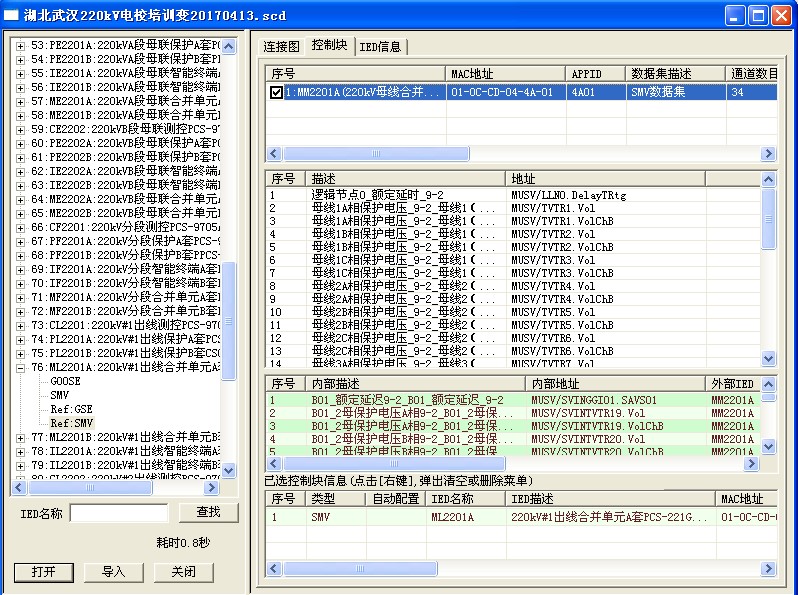

3） 讀取保護模型文件需要導入級聯母線PT合并單元的配置文件。

注意： “Ref： SMV”表示此出線合并單元是接收母線合并單元發出的數字電壓信號，“SMV”表示此出線合并單元發送出去的數字電壓電流信號，切勿導錯控制塊。

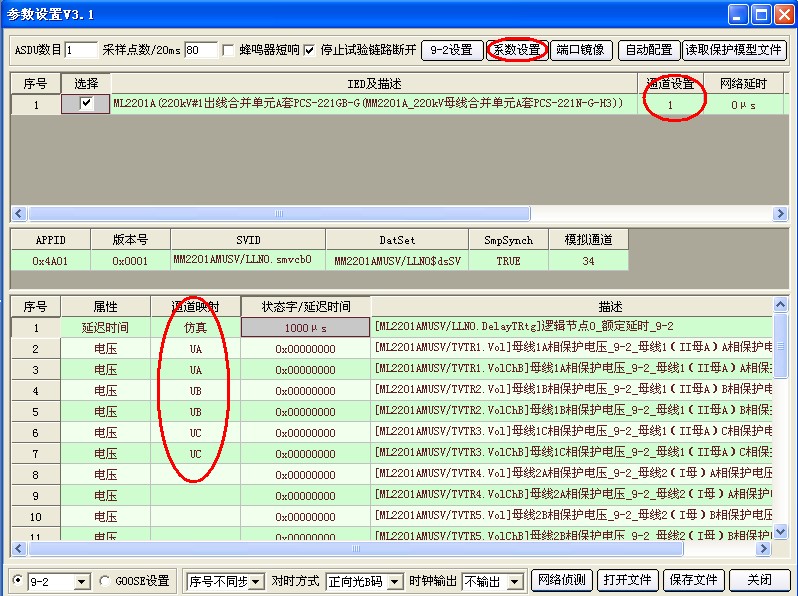

4）導入并關閉上圖界面后進行61850界面配置。 注意下圖標紅的三處設置。

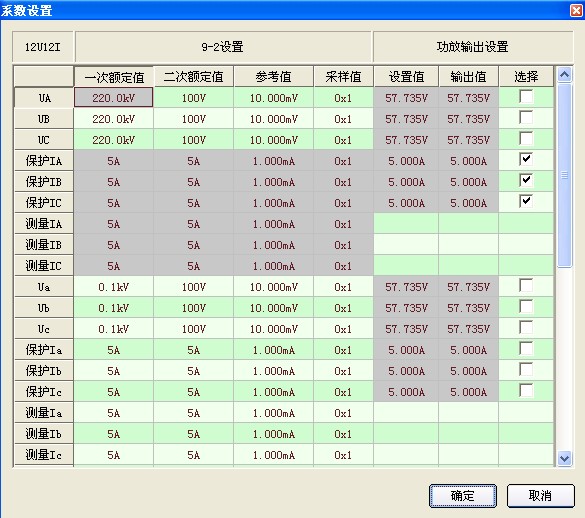

系數設置： 如下圖，電壓數字信號按照實際變比設置一次額定值，電流信號為模擬量勾選“功放輸出設置”，表示此通道為模擬量輸出，實現電流電壓混合輸出配置。

通道設置： 輸出通道為9-2方口，任意選擇一個與設置的通道口相匹配。

通道映射： 手動配置通道映射UA、UB、UC對應的描述為所加母線電壓，通過此時刀閘位置確定具體母線。

延遲時間： 此延遲時間為母線PT合并單元的額定延時，由于此時是通過繼保儀模擬的時間加入到線路合并單元中，所以需要在此設置通道1仿真1000us（不同廠家此時間不一樣，需要與合并單元廠家確認或通過合并單元測試儀測出時間）。 若此通道延時未設置，部分廠家的線路合并單元將提示“級聯異?！保瑢е聼o法采樣到數字電壓值。

其他設置默認，設置好以上四項即可點擊關閉，完成繼保儀的61850輸出配置。

5）進行MU配置。 點擊合并單元試驗界面工具欄中的“MU”，如下圖所示。

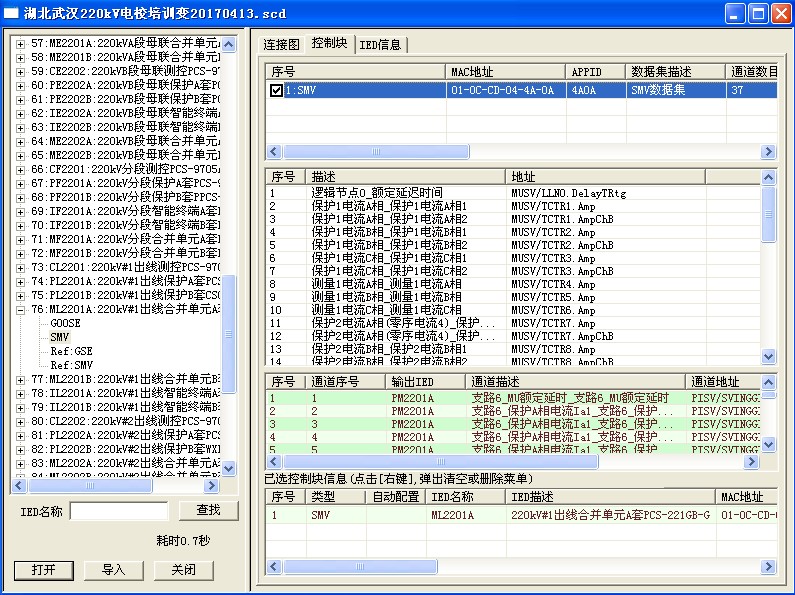

讀取保護模型文件后進入合并單元的輸出配置（繼保儀的數字信號輸入配置），如下圖：

注意： “Ref： SMV”表示此出線合并單元是接收的母線合并單元發出的數字電壓信號，“SMV”表示此出線合并單元發送出去的數字電壓電流信號，切勿導錯控制塊。

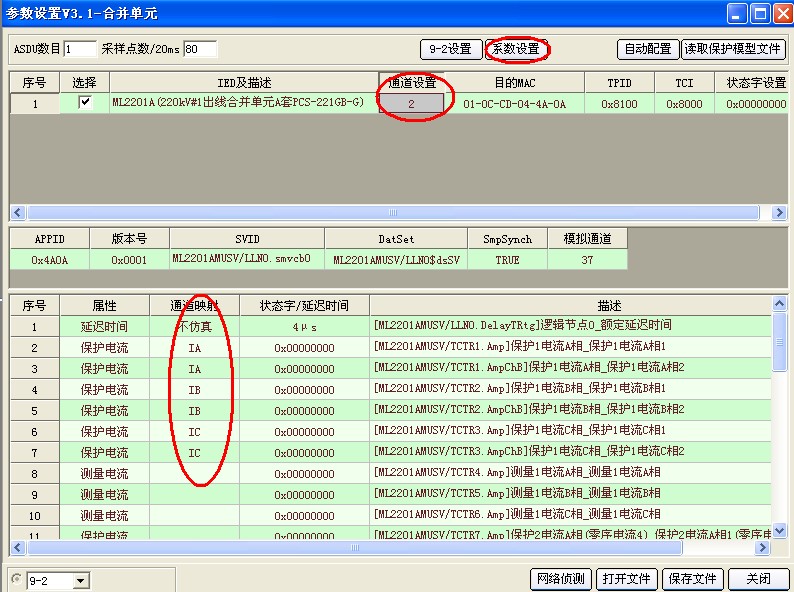

6）進入MU界面配置，注意下圖四處標紅的位置。

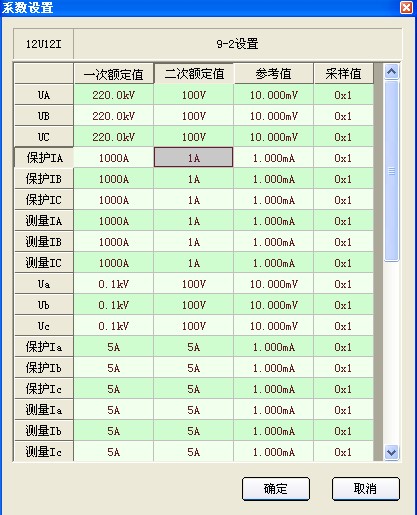

系數設置： 電壓電流數字信號按照實際變比設置一次額定值與二次額定值。

通道設置： 輸入通道為9-2方口，任意選擇一個與設置的通道口相匹配。 此時通道號與上述輸出通道號不能是同一個口。

通道映射： 可以手動或自動配置電流電壓的映射名稱為UA、UB、UC、IA、IB、IC，其他無關聯的通道最好不要映射。 此處延遲時間不需要配置。

7）完成以上設置后，接好一組電流電纜線和兩根光纖，即可開始試驗。 61850設置為繼保儀的輸出配置，MU為繼保儀的輸入配置。 試驗結果將在下圖紅框部分顯示出來。

根據GB/T20840.7-2007、GB/T 20840.8-2007相關規范，電流、電壓互感器的誤差范圍見下表：

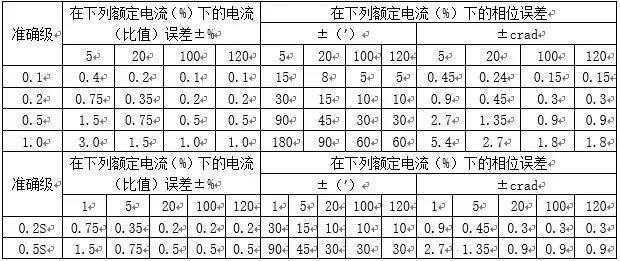

表1 測量用電流互感器的誤差要求

表2 保護用電流互感器的誤差要求

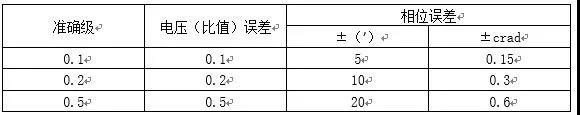

表3 測量用電壓互感器的誤差要求

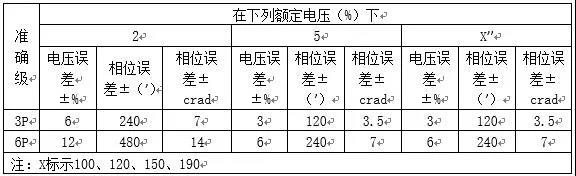

表4 保護用電壓互感器的誤差要求

?
